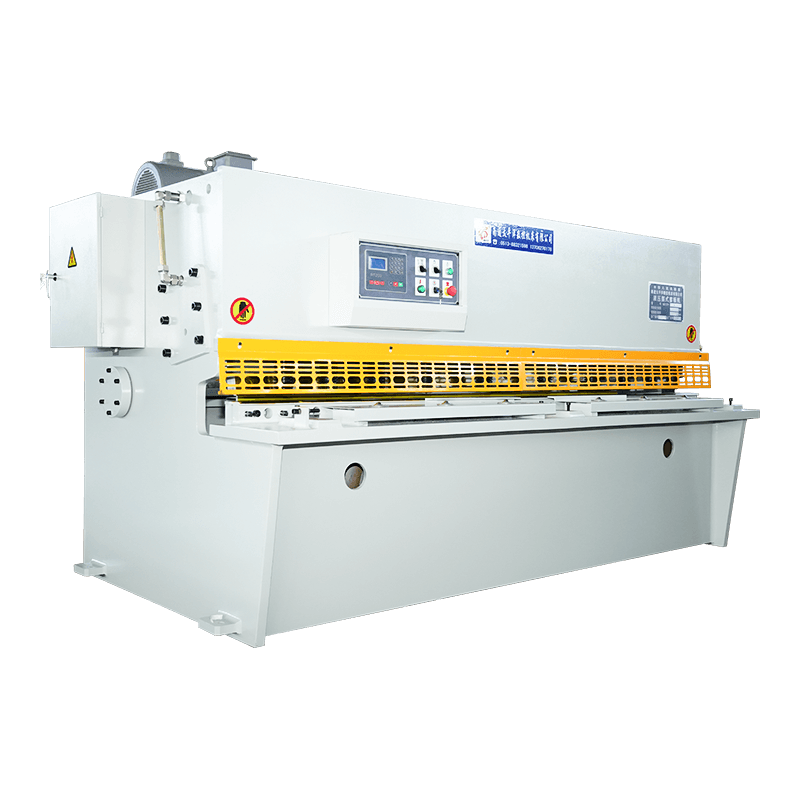

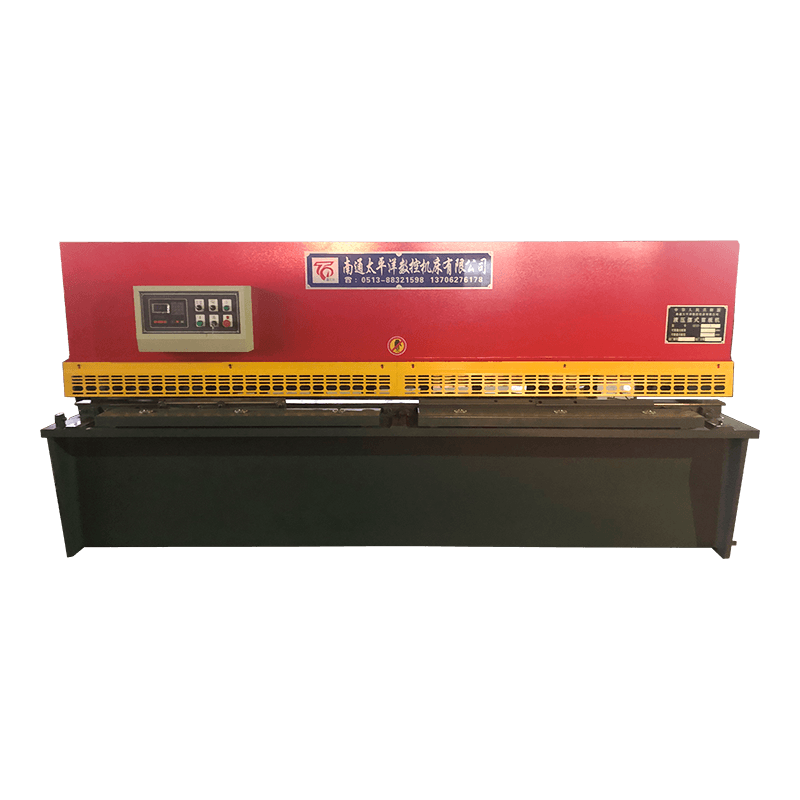

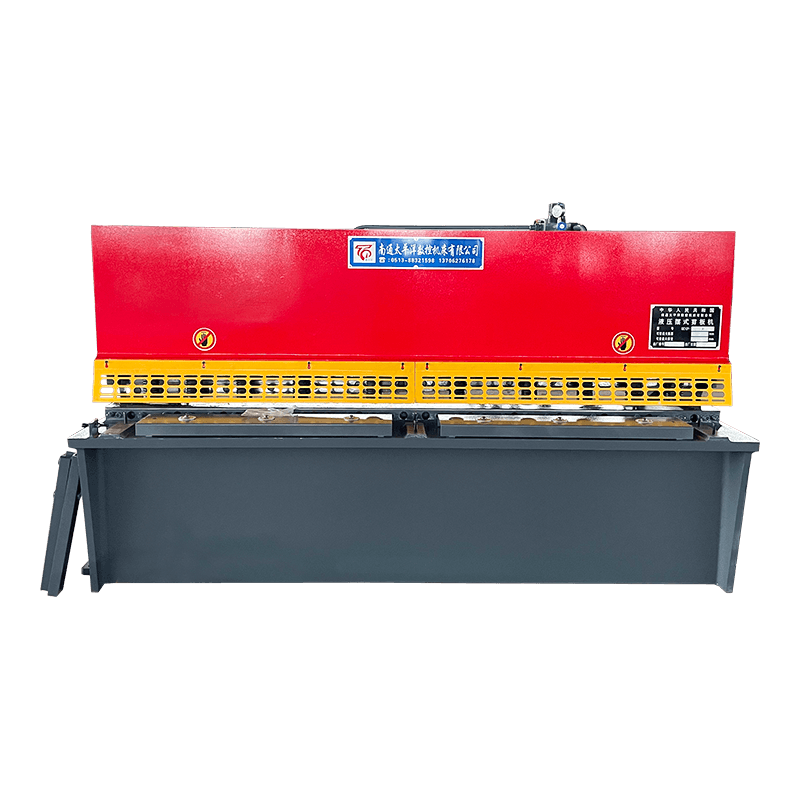

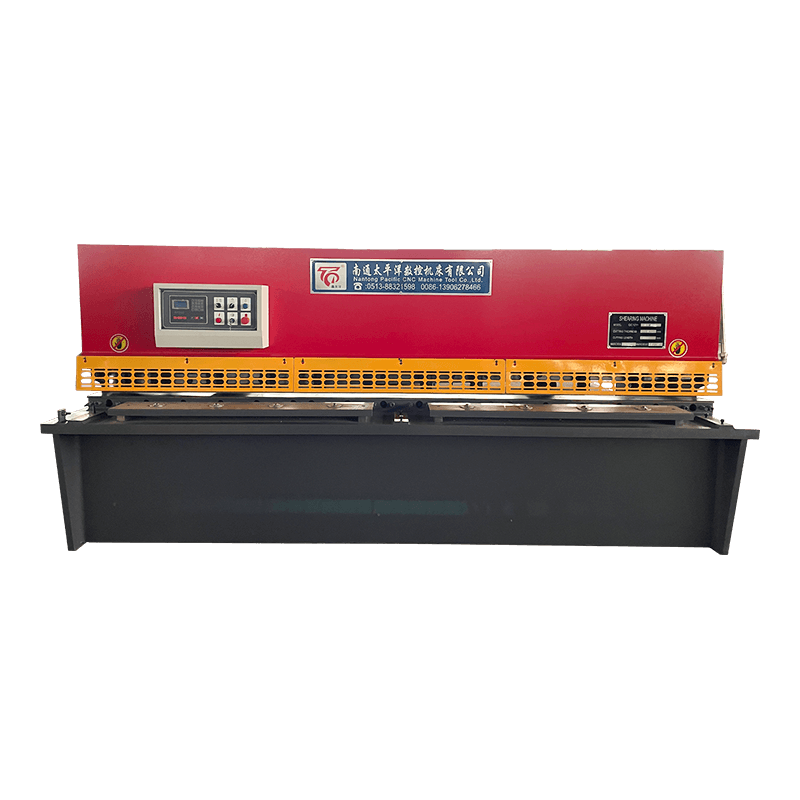

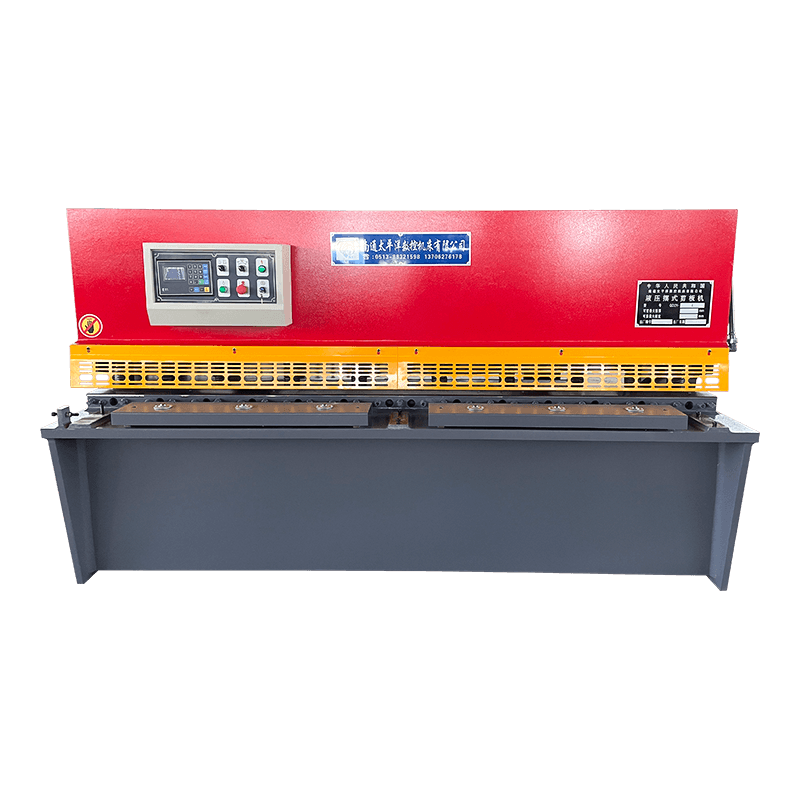

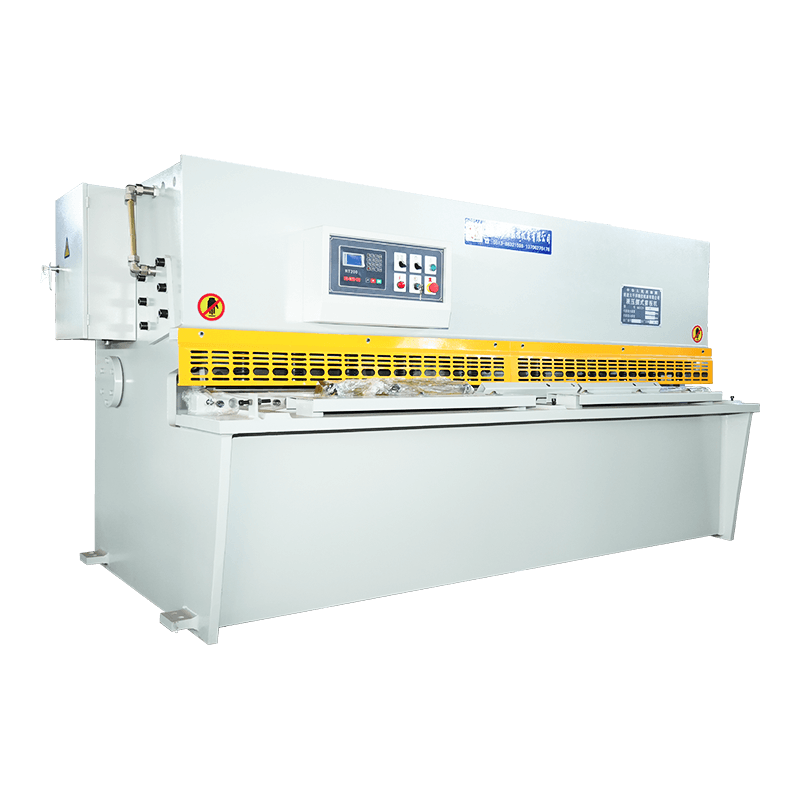

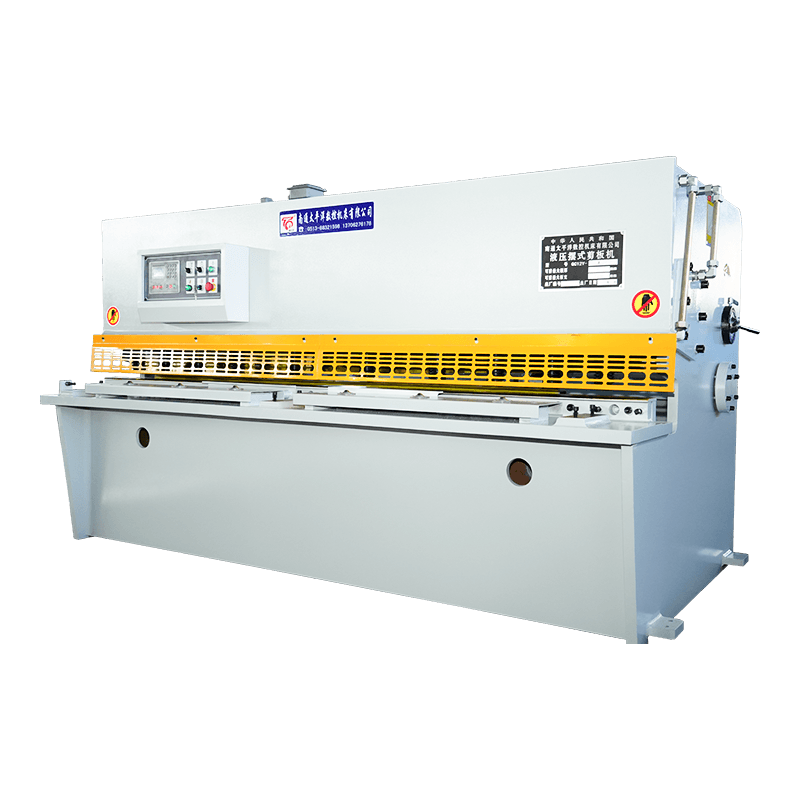

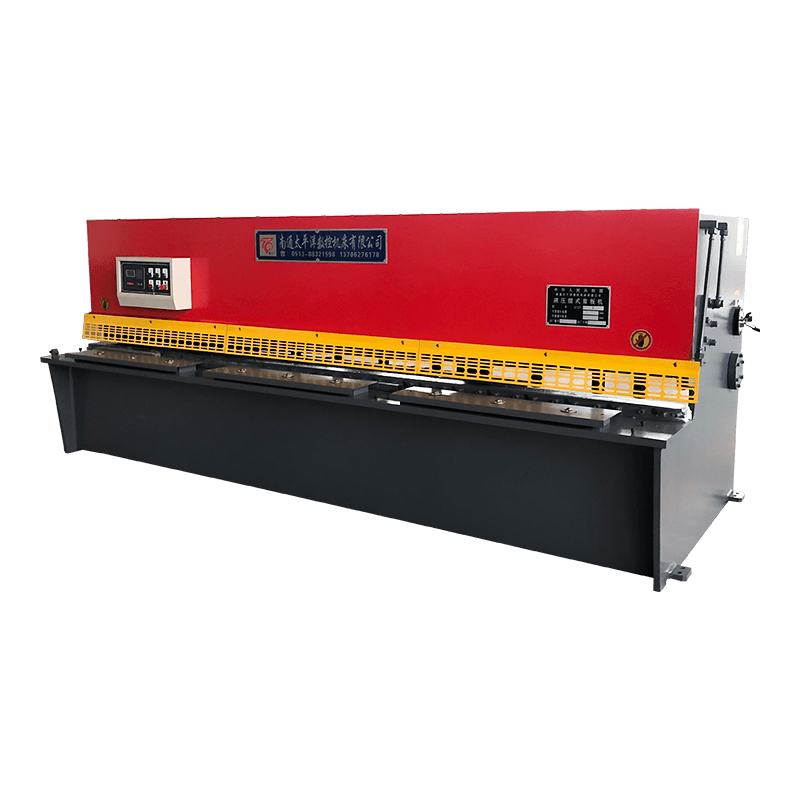

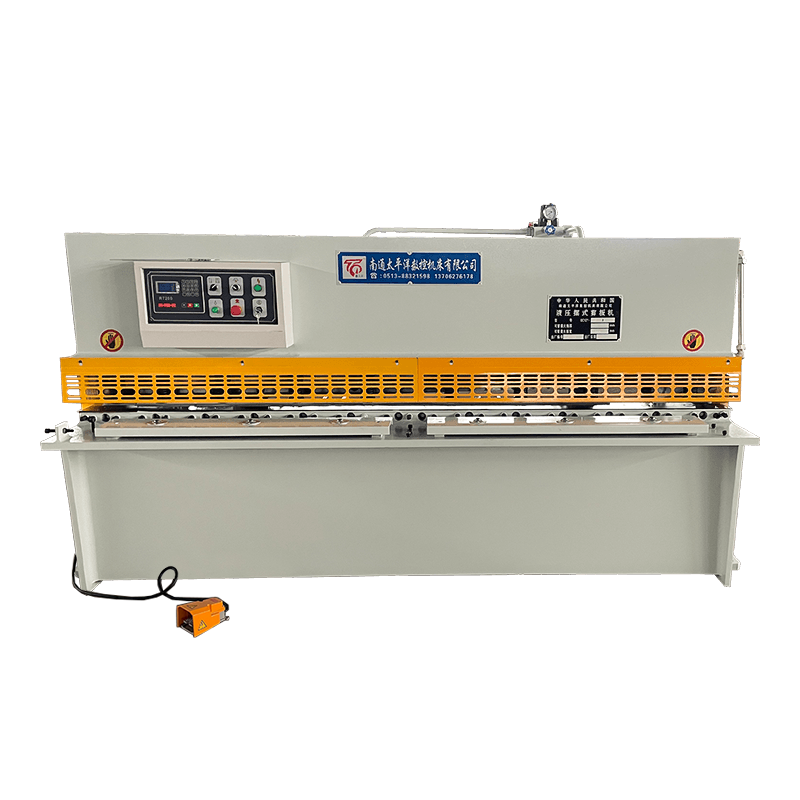

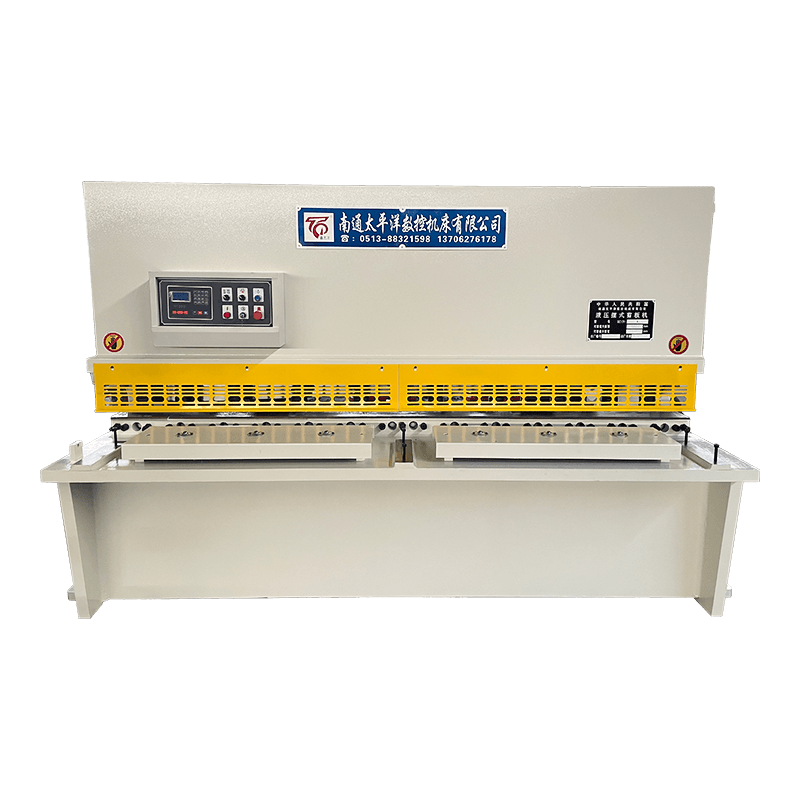

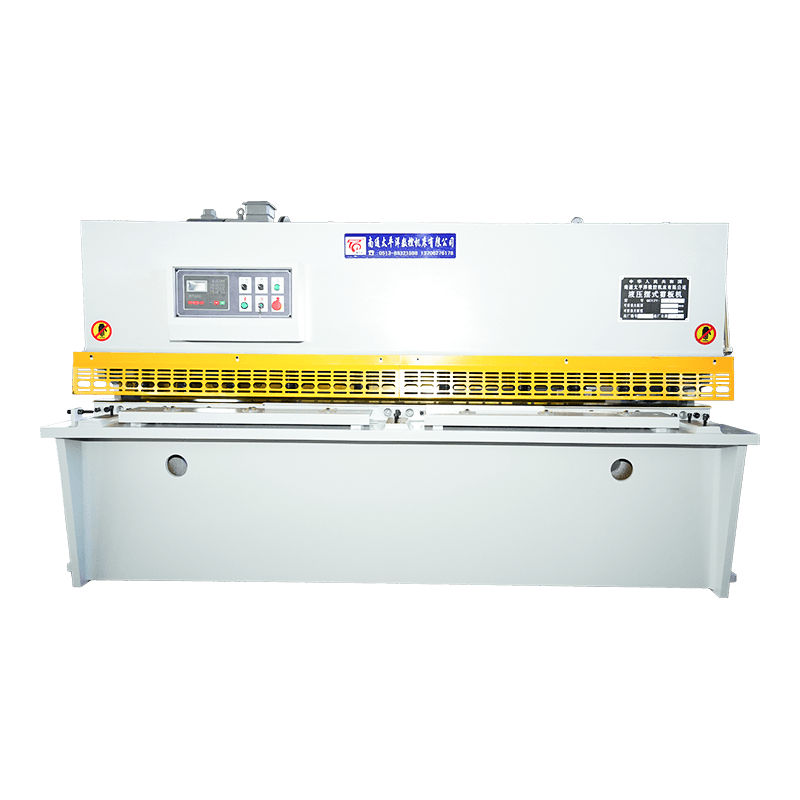

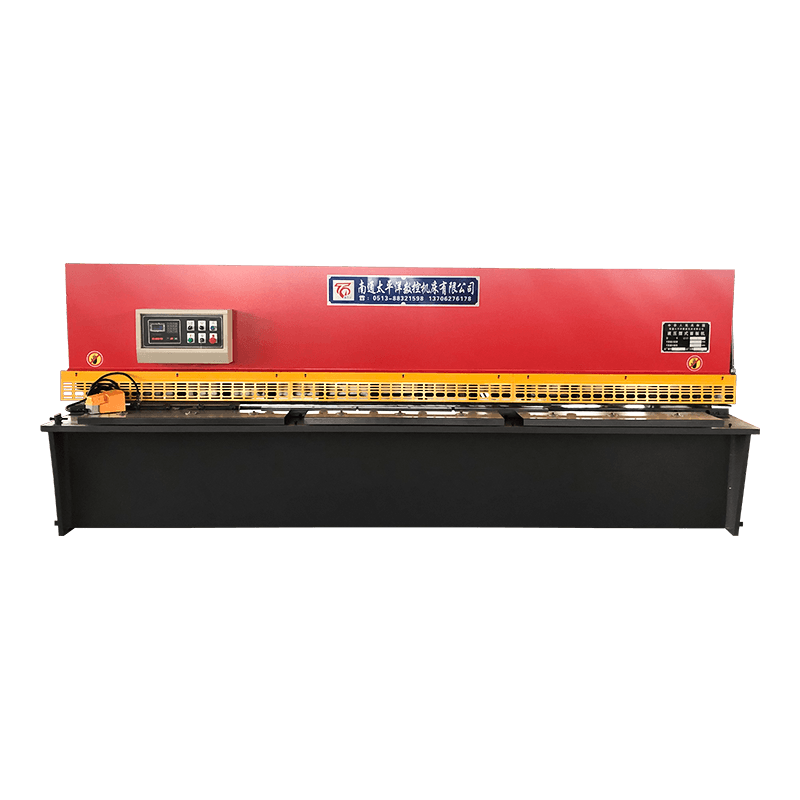

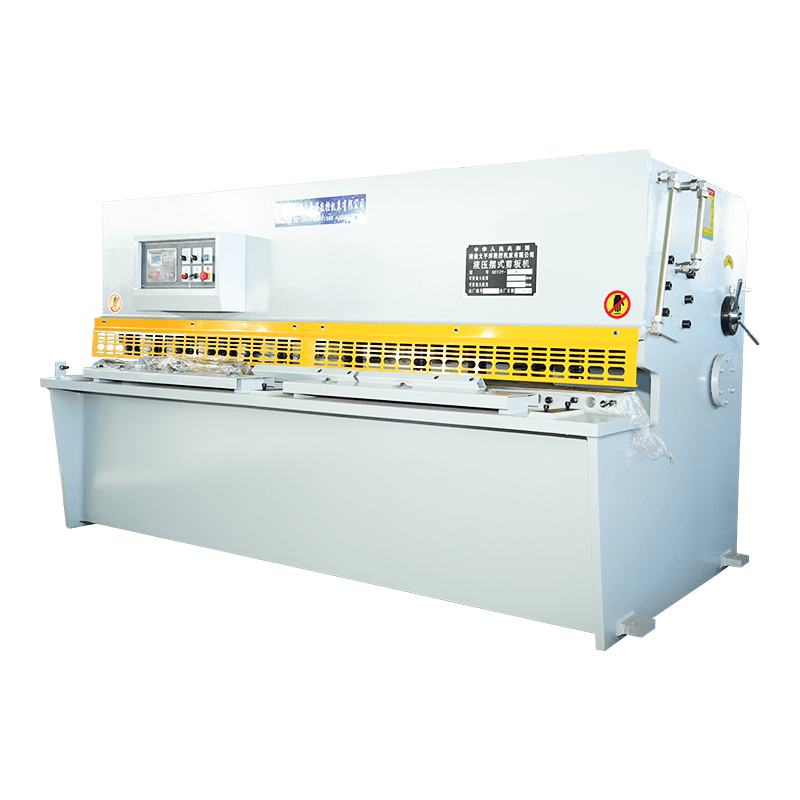

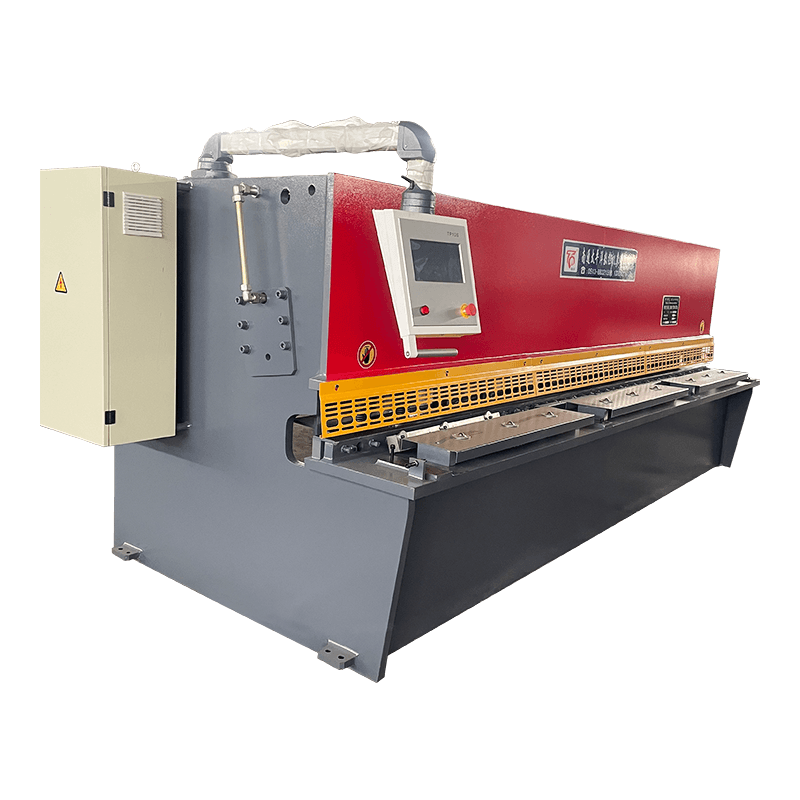

QC12Y/K sorozatú CNC szabványos/hidraulikus lengőrendás nyírógép

A QC12Y/K sorozatú hidraulikus lengőgerendás nyírógép egy nagy pontosságú fémnyíró megoldás, amelyet széles körben használnak a lemezfeldolgozásban, a fémgyártásban és a gyártóiparban. Acéllemezek nagy pontosságú és hatékony vágására tervezett hidraulikus olló egy megbízható teljesítményt felhasználóbarát CNC-vezérléssel kombinálja.

Főbb jellemzők
Nagy pontosságú hátsó leállító rendszer: Egy inverter vezérli a hátsó leállító motort, biztosítva a pozicionálási pontosság szabályozását 0,05 mm-en belül, így folyamatosan vágási hosszúságot biztosít a tömeggyártáshoz.

kiváló minőségű vágókés: A 6CrW2Si ötvözött acélból készült pengék kiváló keménységet, szívósságot és kopásállóságot biztosítanak, hosszú élettartamot és tiszta nyírási eredményeket biztosítanak különféle fémlemezeken.

CNC vezérlőrendszer: Az E21S vezérlővel felszerelt gép kezeli a hátsó ütközőlöketet és a nyírókés löketet, akár 40 programkészletet is tárolhat a különböző vágási feladatok gyors beállításához.

Hidraulikus biztonság és megtérülés: A túlfolyószelep túlterhelésvédelmet biztosít a hidraulikus rendszer számára, míg a késtartót nitrogén hajtja vissza a gyors, egyenletes és megbízható visszatérési löket érdekében.

Fokozott biztonsági védelem: A lábkapcsoló vészleállító funkcióval van beépítve, amely megbízható védelmet nyújt a működés közbeni véletlen kiugrások ellen.

Állítható pengerés: A késhézag kézi beállítás lehetővé teszi a kezelők számára a finomhangolást a különböző anyagvastagságok szerint, így biztosítva a legjobb nyírási minőséget.

Pontos etetés pozícionálás: Az elülső támasztóasztal vonalzóval van felszerelve, amely lehetővé teszi a kezelők számára az adagolási pontos hossz meghatározását mind a kézi, mind a félautomata műveleteknél.

Alkalmazások
Ez a lengőgerendás nyírógép ideális szénacél, rozsdamentes acél, alumínium és fémlemezek egyéb egyéb iparágakban:

  • Lemezfeldolgozás
  • Fémgyártó műhelyek
  • Autó- és készülékgyártás
  • Építőipari és szerkezeti acélgyártás

Vizsgálat

Termékleírás

Az ESTUN cég E21-S nyírógép speciális CNC eszközével

Ez a termék a következő tulajdonságokkal rendelkezik:

Hátsó mérőműszer pozicionálási vezérlés.
Intelligens helymeghatározó funkció.
Egyirányú és kétirányú pozicionálási funkció, hatékonyan megszünteti a csavarrést.
Visszahúzódás funkció.
Automatikus referenciapont keresés funkció.
Egygombos paraméterezési és visszaállítási funkció.
Gyors pozíció tanítási funkció.
40 többlépcsős programtárhely, minden programnak 25 lépése van.
Áramkimaradás védelmi funkció.

QC12Y/K- Műszaki paraméterek

Modell

Nyírás
Vastagság
(mm)

Nyírás
Szélesség
(mm)

Strokes
(szor/mm)

Hátsó műszer
Tartomány
(mm)

Gereblyeszög
(°)

Fő motor
(KW)

Súly
(KG)

Összességében
Méretek
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Az ebben a katalógusban megadott leírások és specifikációk előzetes értesítés nélkül módosulhatnak.

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

1. Bevezetés a QC12Y/K sorozatú CNC lengőgerendás nyírógép

A QC12Y/K sorozatú CNC szabvány Hidraulikus lengőgerendás nyírógép egy nagy teljesítményű fémvágó berendezés, amelyet széles körben használnak a fémlemezgyártó iparágakban. Szénacél, rozsdamentes acél és alumínium lemezek nagy pontosságú és hatékony vágására tervezték.

A hagyományos mechanikus ollóval összehasonlítva ez a CNC hidraulikus lengőgerendás gép javítja a vágás hatékonyságát 30-50% és belülről biztosítja a vágási pontosságot ±0,1 mm , így megbízható választás a modern gyártóipar számára.

Nantong Pacific CNC szerszámgép Co., Ltd a gépipar kulcsfontosságú vállalkozása, a Haian gazdasági és technológiai fejlesztési zónában található, ahol a környezet gyönyörű és kényelmes forgalom kényelmes, ami nemzeti vállalkozások és a támogatás közötti kommunikáció létrehozását. A vállalkozás teljesen felszerelt, nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus présgépek, lyukasztógépek és egyéb termékek gyártására szakosodott, széles körben használt: könnyűipar, repülés, hajógyártás, kohászat, műszerek, elektromos készülékek, rozsdamentes acéltermékek, építőipar és dekorációs ipar. Termékeink jól nak itthon és külföldön egyaránt.

2. A QC12Y/K sorozatú nyírógép legfontosabb jellemzői

  • Inverter vezérlőrendszer: A hátsó leállító motort 0,05 mm-es pontossággal vezérli.
  • kiváló minőségű pengeanyag: 6CrW2Si acélt használ a hosszan tartó vágási teljesítmény érdekében.
  • E21S CNC rendszer: Szabályozza a hátsó ütközőt és a vágási löketet, akár 40 programot tárol.
  • Túlterhelés elleni védelem: A túlfolyószelep biztosítja a rendszer biztonságát magas nyomáson.
  • Nitrogén-visszavezető rendszer: A késtartó simán és biztonságos visszatéren.
  • Vészleállító funkció: A lábkapcsoló biztosítja a kezelő biztonságát.
  • Kézi pengerés beállítás: Javítja a vágási minőséget különböző anyagokhoz.
  • Elülső támasz vonalzóval: Biztosítja az adagolási hossz pontos beállítását.

3. A hidraulikus lengőgerendás nyírógép működési elve

(1) Lengőgerendás vágómechanizmus

A felső penge lengő ívmozgásban mozog, biztosítva a sima és folyamatos vágást. Ez a kialakítás csökkenti az energiafogyasztást 15-20% guillotine rendszerekhez kapcsolódó.

(2) Hidraulikus hajtásrendszer

A hidraulikus rendszer stabil nyomást biztosít, hogy folyamatosan vágási erőt biztosítson a teljes fűrészlap hosszában, és akár a vastagságig is megtámasztja. 16 mm-es acéllemezek .

(3) CNC vezérlés integrálása

Az E2S vezérlőrendszer automatizálja a hátsó nyomtáv pozicionálását és a löketvágást1, javítva a termelékenységet és csökkentve a kezelői hibákat.

4. Műszaki paraméterek áttekintése

Tétel Specifikáció Előny
Vágási vastagság 1-16 mm Széles anyagkompatibilitás
Hátsó mérőpontosság 0,05 mm Nagy pontosságú pozicionálás
Vezérlőrendszer E21S CNC Programozható működés
A QC12Y/K hidraulikus lengőgerendás nyírógép műszaki adatai

5. Ipari alkalmazások

A QC12Y/K sorozatot széles körben hasznosul:

  • Fémgyártó műhelyek
  • Hajóépítő ipar
  • Autóipari gyártás
  • Építőipari acél feldolgozás

6. GYIK

Q1: Milyen anyagokat vághat a QC12Y/K gépen?

Hatékonyan vághat szénacélt, rozsdamentes acélt és alumíniumlemezeket.

Q2: Mi a használt vezérlőrendszer?

Az E21S CNC rendszert használja, amely akár 40 programozható beállítást is támogat.

Q3: Mi a lengőgerendás tervezés fő előnye?

Simább vágást biztosít, és akár 20%-kal csökkenti az energiafogyasztást.
