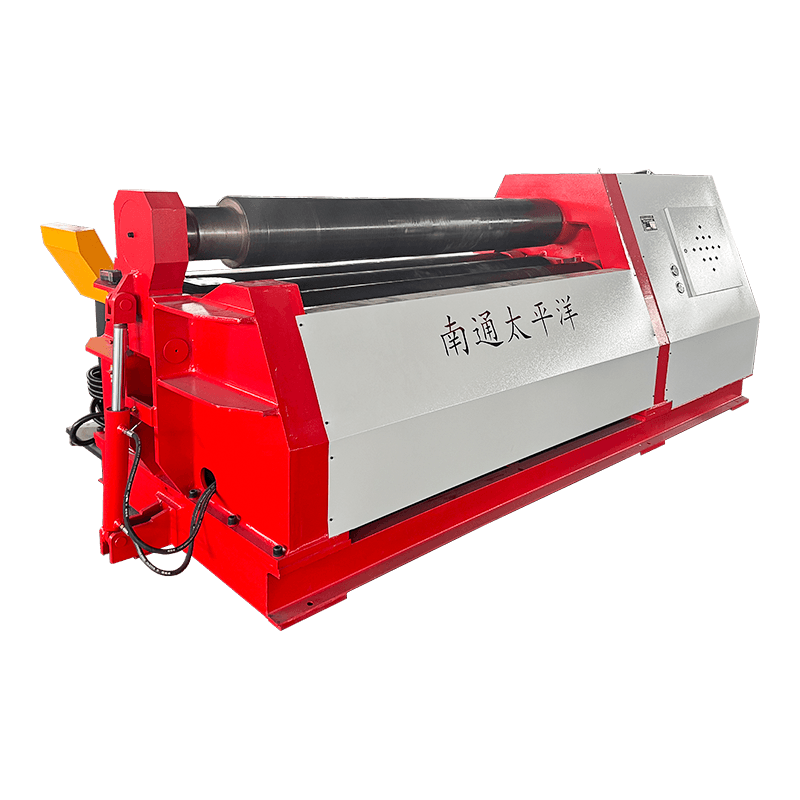

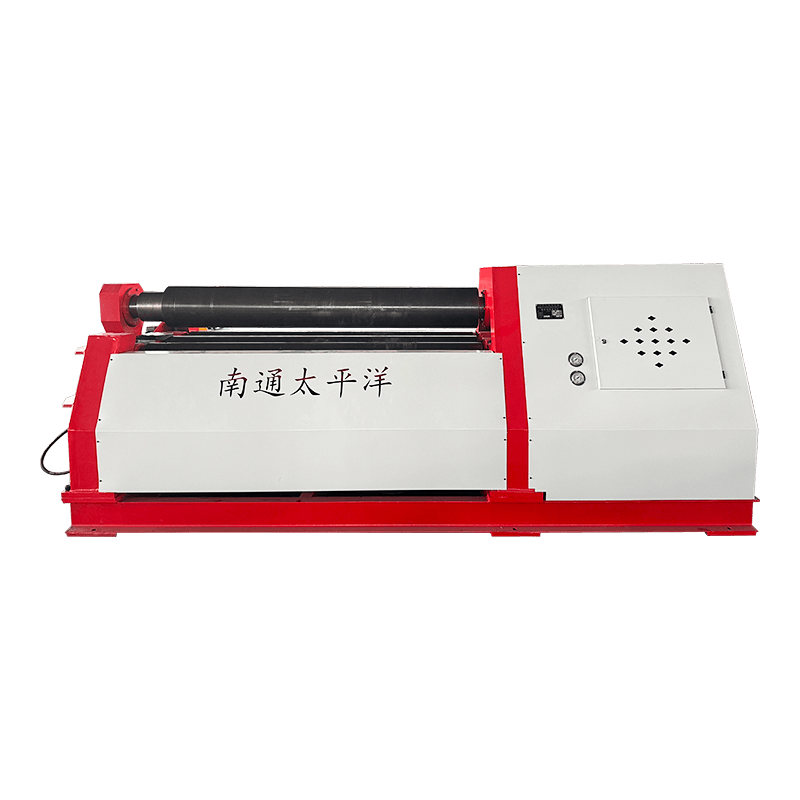

W12 sorozatú 4 görgős görgős gép

A W12 sorozatú 4 görgős lemezhengergép egy nagy hatékonyságú hidraulikus lemezhajlító megoldás, amely fémlemezek hengeres, kúpos vagy íves munkadarabokká történő előhajlítására és hengerelésére terveztek. A nyomástartó edényekben, kazánokban, csővezetékekben és szerkezeti acéliparban széles körben használt gép egyetlen műveletbe integrálja az előhajlítást és az alakítást, így nincs szükség további berendezésekre.

Felépítés és működési elv
A gép négygörgős beállítást alkalmaz:
A felső görgő a fő hajtógörgő, függőleges mozgását hidraulikus motor szabályozza a stabil és erős működés érdekében.
Az alsó görgő szorítóerőt fejt ki a lemezre egy hidraulikus hengeren keresztül, biztosítva a szilárd tartást az alakítási folyamat során.
A két oldalsó görgő, szimmetrikusan helyezkednek el az alsó görgő mindkét oldalán, ferde vezetősínek mentén mozognak. Meghajtásuk egy anyákból, csigacsigákból és főcsavarokból álló mechanikus rendszerrel történik, amely szabályozott oldalirányú támasztást és alakító erőt biztosít.
Ez a kialakítás lehetővé teszi a lemez mindkét végének előhajlítását egyetlen beállításban, ami csökkenti az anyagpazarlást és javítja a hatékonyságot a három gépekhez képest.

Főbb jellemzők
Egylépéses formázás: Az előhajlítás és hengerlés elvégezhető ugyanazon a gépen, ezzel megtakarítva a beállítási időt
Teljes hidraulikus hajtás: Sima működés, nagy merevség és megbízható szorítóerő
recizió vezérlés: Opcionális CNC rendszer a hengerpozíciók automatikus szabályozásához, javítva az ismételhetőséget
Széleskörű anyagkompatibilitás: Alkalmas szénacélhoz, rozsdamentes acélhoz, alumíniumhoz és ötvözött lemezekhez
Könnyű kezelhetőség: Felhasználóbarát kezelőpanel kézi és automatikus üzemmódokkal

Alkalmazások
Nyomástartó edények és kazánok
Csőgyártás
Széltorony és szerkezeti acél gyártás
Autóipar és hajóépítő ipar

Vizsgálat

Termékleírás

Műszaki adatok

Modell

Vastagság
tekercselt lemezből
(mm)

Max előhajlítás
Vastagság
(mm)

szélessége
tekercselt lemez
(mm)

Lemezhozam
Erő
(Mpa)

Átmérője
Felső görgő
(mm)

Fő motor
(KW)

Súly
(KG)

Összességében
Méretek
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

A katalógusban található leírás és specifikációk előzetes értesítés nélkül módosíthatók.

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

1. Bevezetés a 4 görgős hajlítógép

A 4 görgős görgős hajlítógép, más néven W12 sorozatú 4 görgős hengerlőgép, egy nagy teljesítményű lemezhengerlő berendezés, amely széles körben használt fémlemezekből hengeres, íves és kúpos formák kialakítására. Elengedhetetlen az olyan iparágakban, mint a hajógyártás, nyomástartó edények, széltornyok és nehéz acélszerkezetek gyártása.

A hagyományos 3 görgős gépekkel összehasonlítva a 4 görgős kialakítás azáltal javítja a hatékonyságot 30-50% és akár az anyagpazarlást is csökkenti 20% , így előnyös megoldás a precíziós lemezalakításhoz.

Nantong Pacific CNC szerszámgép Co., Ltd a gépipar kulcsfontosságú vállalkozása, a Haian gazdasági és technológiai fejlesztési zónában található, ahol a környezet gyönyörű és kényelmes forgalom kényelmes, ami nemzeti vállalkozások és a támogatás közötti kommunikáció létrehozását. A vállalkozás teljesen felszerelt, nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus présgépek, lyukasztógépek és egyéb termékek gyártására szakosodott, széles körben használt: könnyűipar, repülés, hajógyártás, kohászat, műszerek, elektromos készülékek, rozsdamentes acéltermékek, építőipar és dekorációs ipar. Termékeink jól nak itthon és külföldön egyaránt.

2. Működési manó W12 4 görgős gép

(1) Felső görgős főhajtásrendszer

A felső görgő fő meghajtó alkatrész, kiadott hidraulikus motorok hajtanak, amelyek stabil és erős forgást biztosítanak a folyamatos gördülési műveletekhez.

(2) Az alsó görgő függőleges mozgása

Az alsó görgő függőlegesen mozog hidraulikus nyomás alatt, és erőt fejt ki a hengerben lévő hidraulikaolajon keresztül, hogy biztonságosan rögzítse a lemezt. Ez biztosítja az egyenletes nyomáseloszlást.

(3) Oldalgörgő-beállító rendszer

Az oldalgörgők mindkét oldalon a vezetősínek mentén mozognak csavaros, csiga- és vezetőcsavaros mechanizmusok segítségével, lehetővé téve a precíz görbületszabályozást a különböző lemezvastagságok esetén.

A gép lehetővé teszi mindkét lemezvég előhajlítása és hengerlése ugyanazon a berendezésen , javítja a termelékenységet és csökkenti az anyagkezelési időt.

3. A 4 görgős görgős gép legfontosabb előnyei

  1. Nagy hatékonyság: Az egyszeri befogás befejezi a hengerlést és az előhajlítást.
  2. Precíziós formázás: A pontosság eléri a ±0,5 mm-t hengeres szerkezeteknél.
  3. Csökkentett munkaerő: Az automata hidraulikus vezérlés csökkenti a kézi beavatkozást.
  4. Széleskörű alkalmazás: Alkalmas 2 mm-től 80 mm vastagságú lemezekhez.
  5. Stabil teljesítmény: A hidraulikus szinkronizálás biztosítja az egyenletes gördülési minőséget.

4. Műszaki paraméterek áttekintése

Tétel Specifikáció Teljesítményelőny
Lemezvastagság 2-80 mm Széles alkalmazási kör
Gördülési pontosság ±0,5 mm Nagy pontosságú alakítás
Hatékonyság javítása 30-50% Gyorsabb gyártási ciklus
A W12 sorozatú 4 görgős lemezhengergép műszaki adatai

5. Ipari alkalmazások

A 4 görgős gördülő hajlítógépet széles körben használható:

  • Nyomástartó edények gyártása
  • Széltorony gyártás
  • Hajóépítő ipar
  • Acélszerkezet gyártás

6. GYIK

Q1: Mi a 4 görgős szerkezet fő előnye?

Lehetővé teszi az előhajlítást és hengerlést egy gépben, javítva a hatékonyságot és csökkentve az anyagpazarlást.

Q2: Milyen vastagsági tartományt képes kezelni?

A modell kapacitásától függően 2 mm-től 80 mm-ig terjedő acéllemezeket képes kezelni.

Q3: Rendelkezésre áll a CNC vezérlés?

Igen, a CNC-rendszerek opcionálisak, és javítják a pontosságot és az automatizálási szintet.
