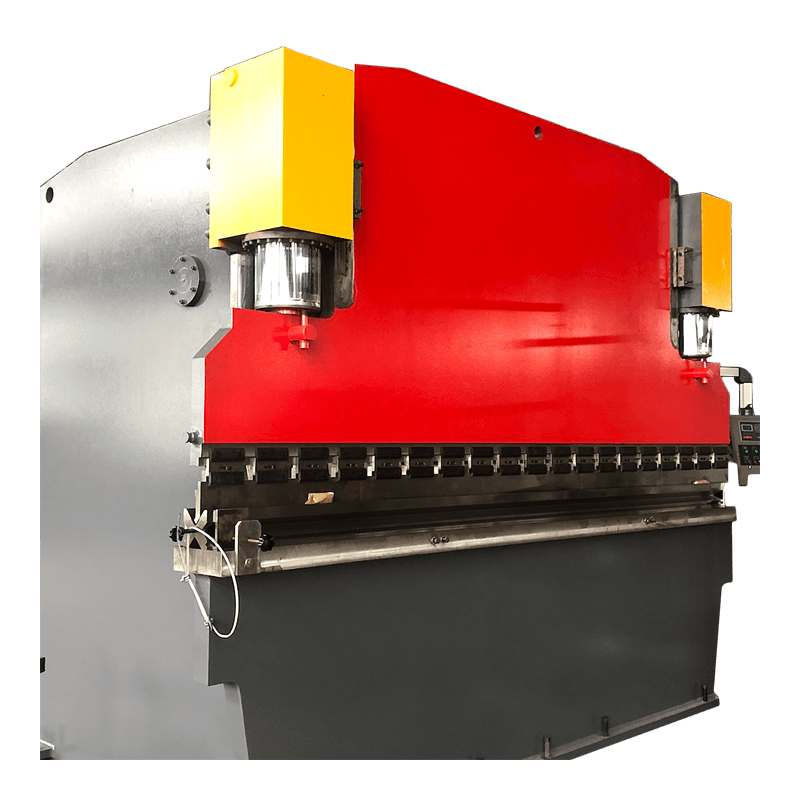

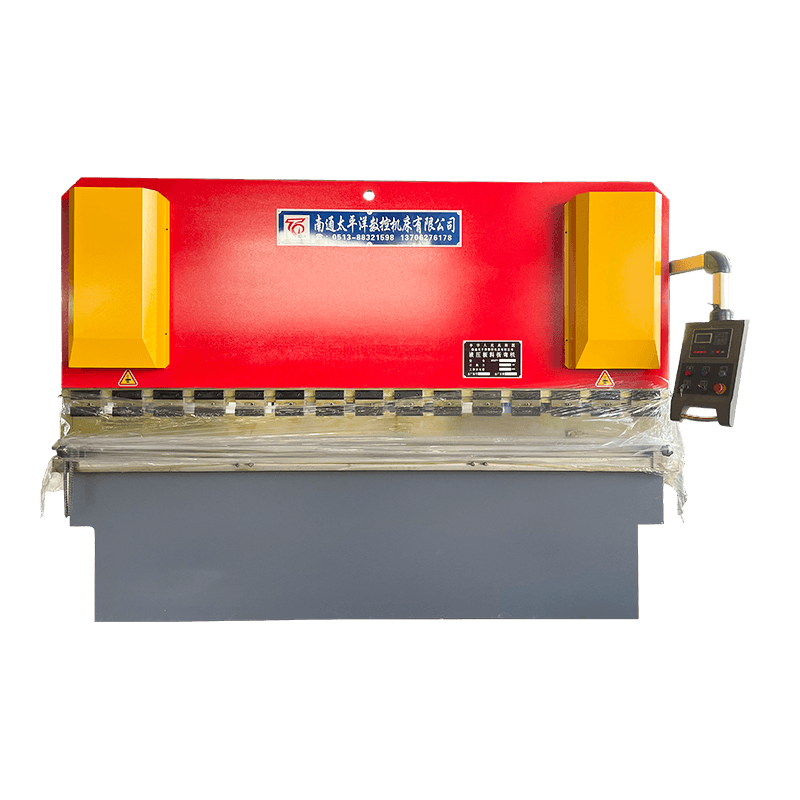

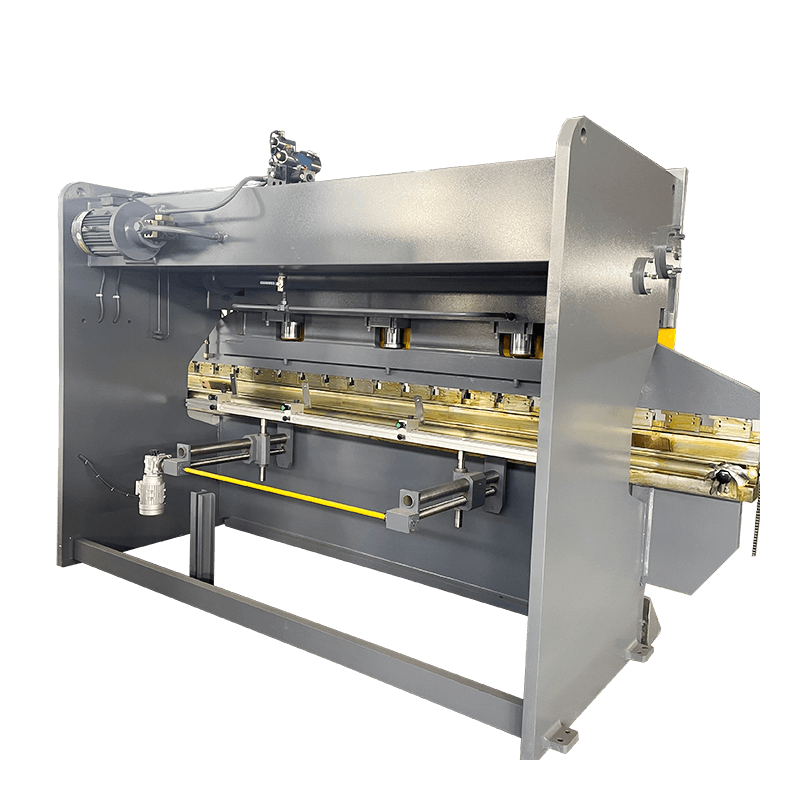

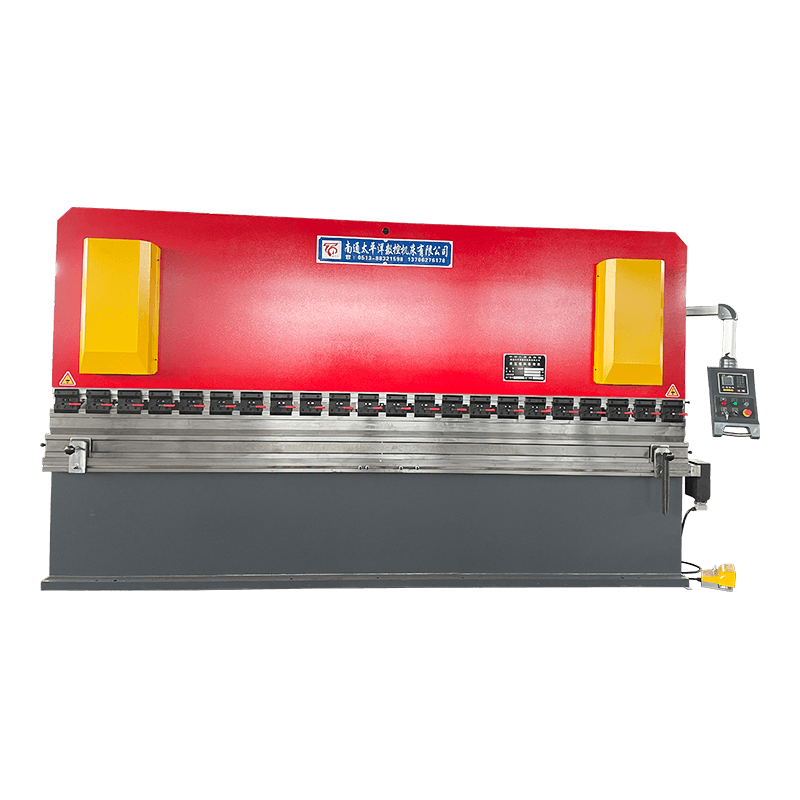

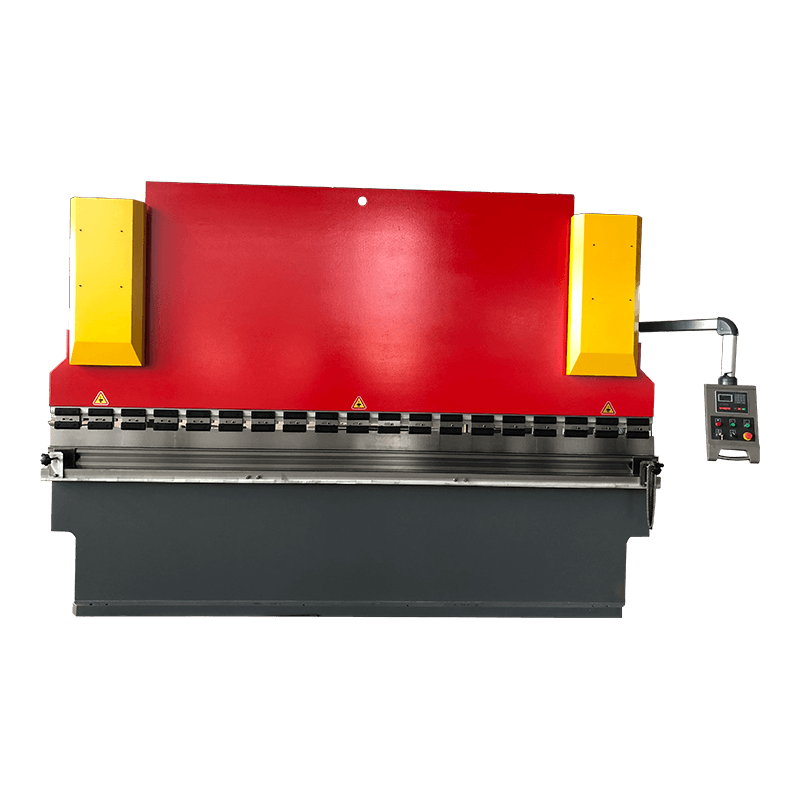

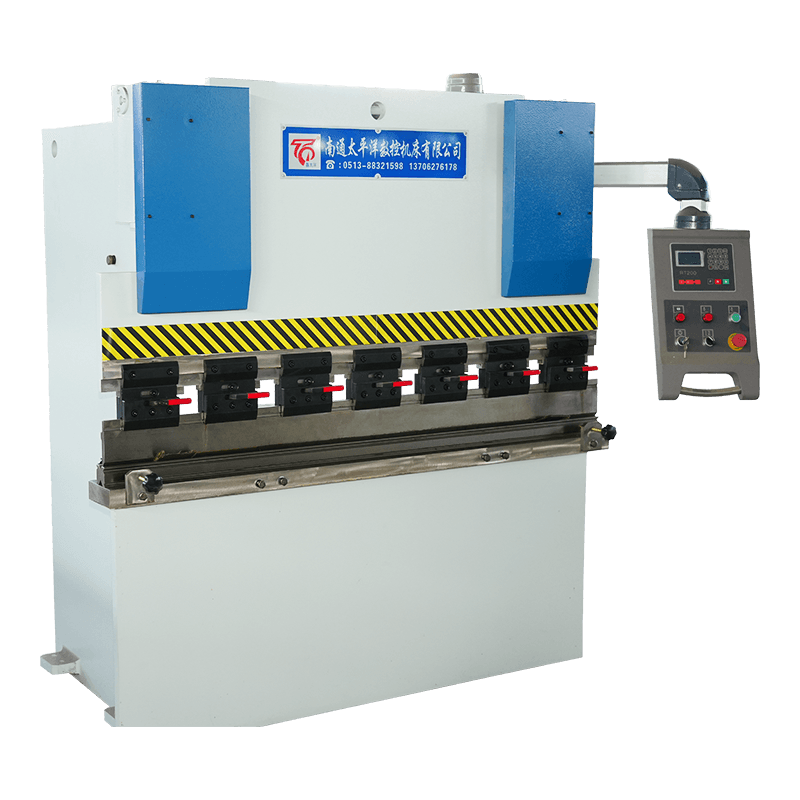

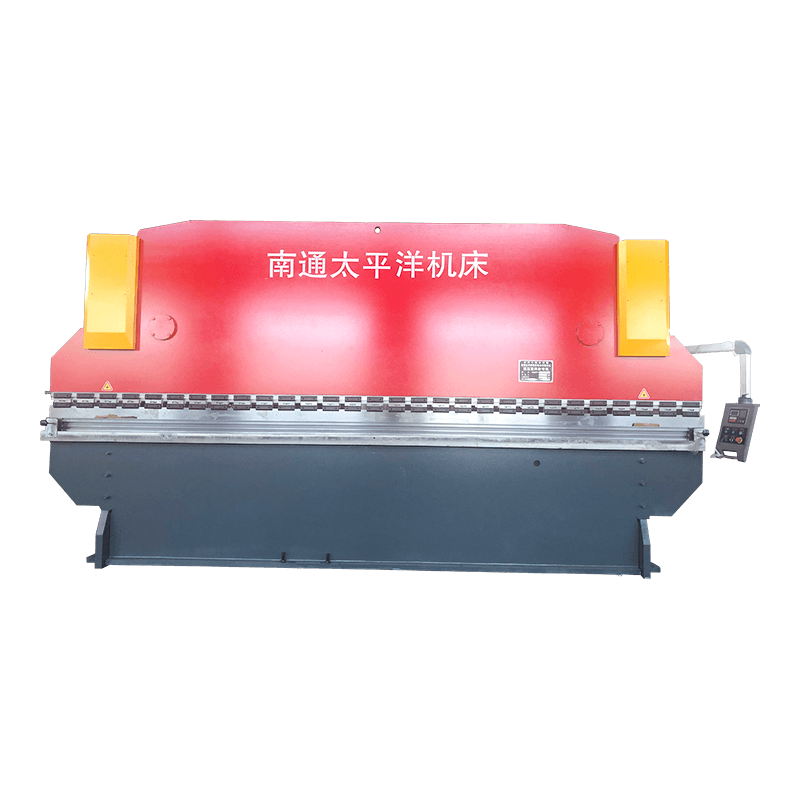

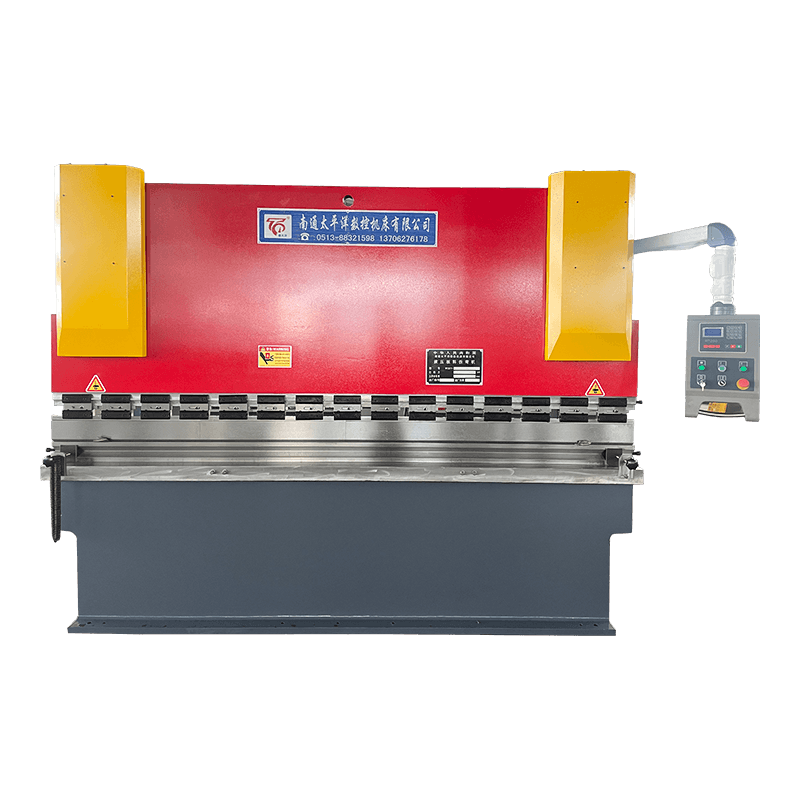

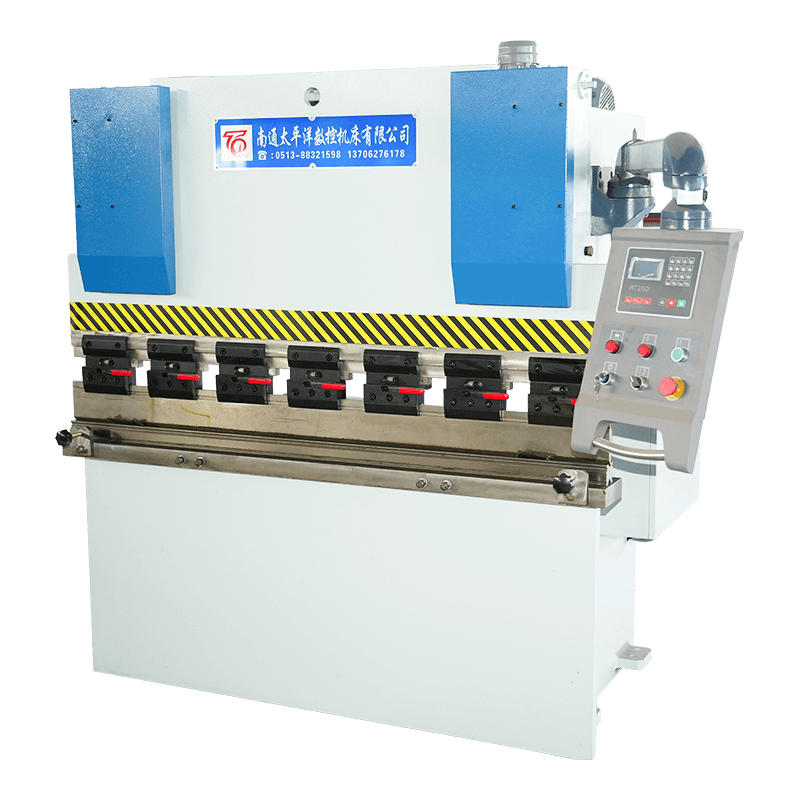

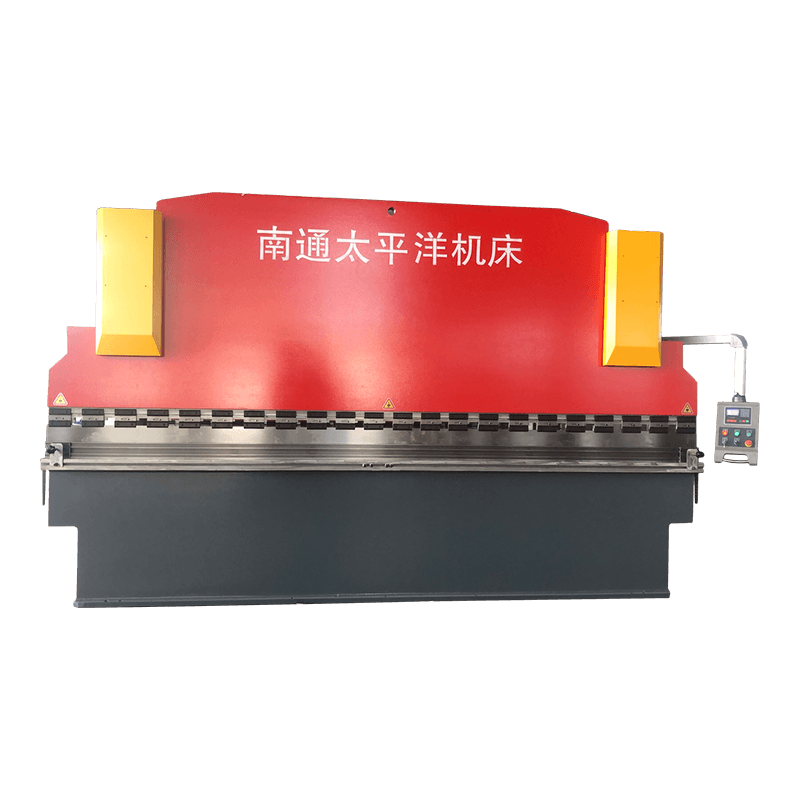

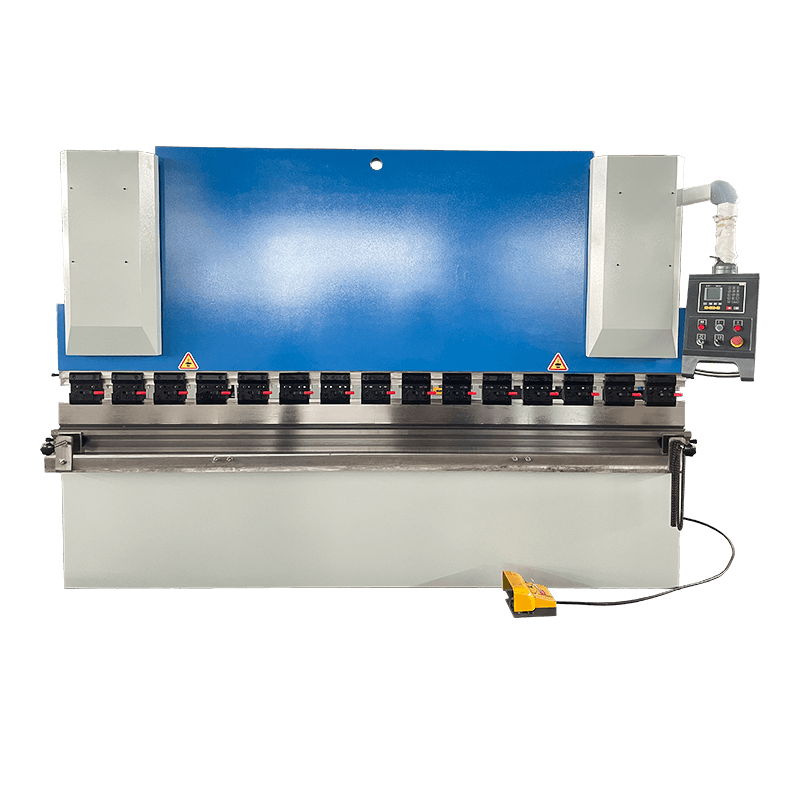

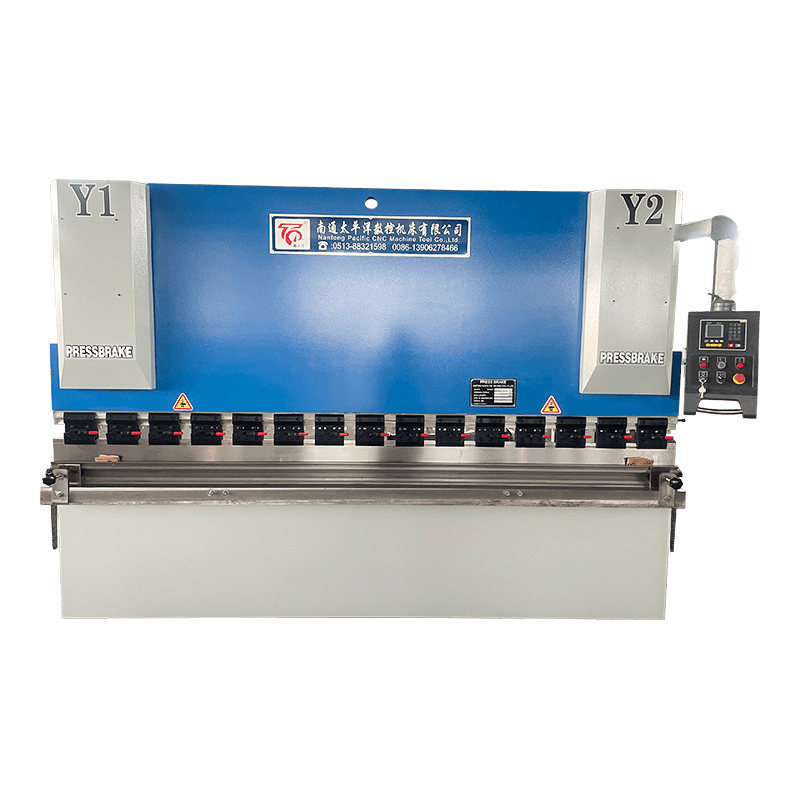

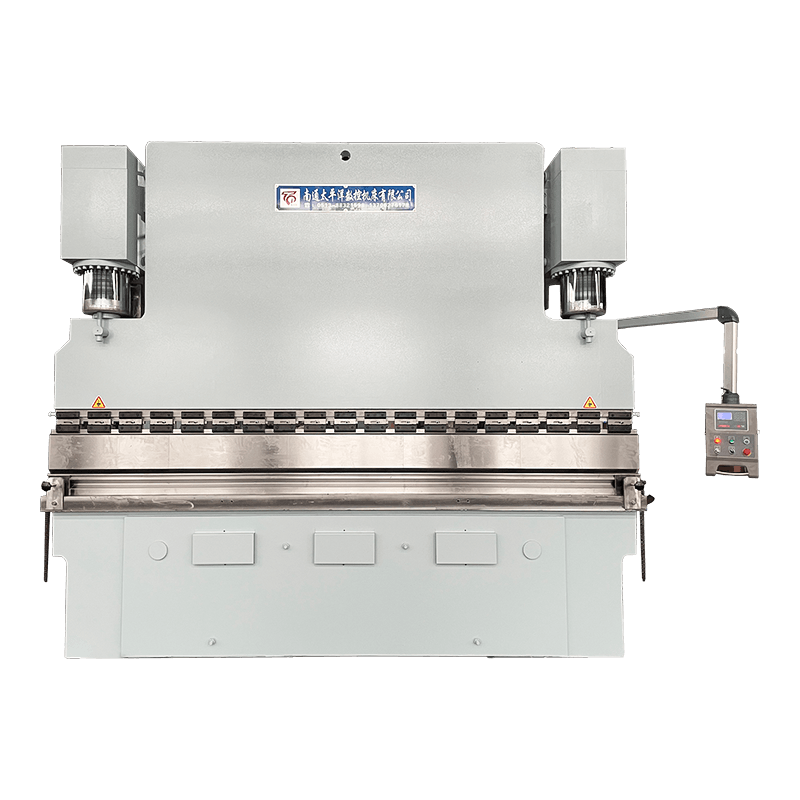

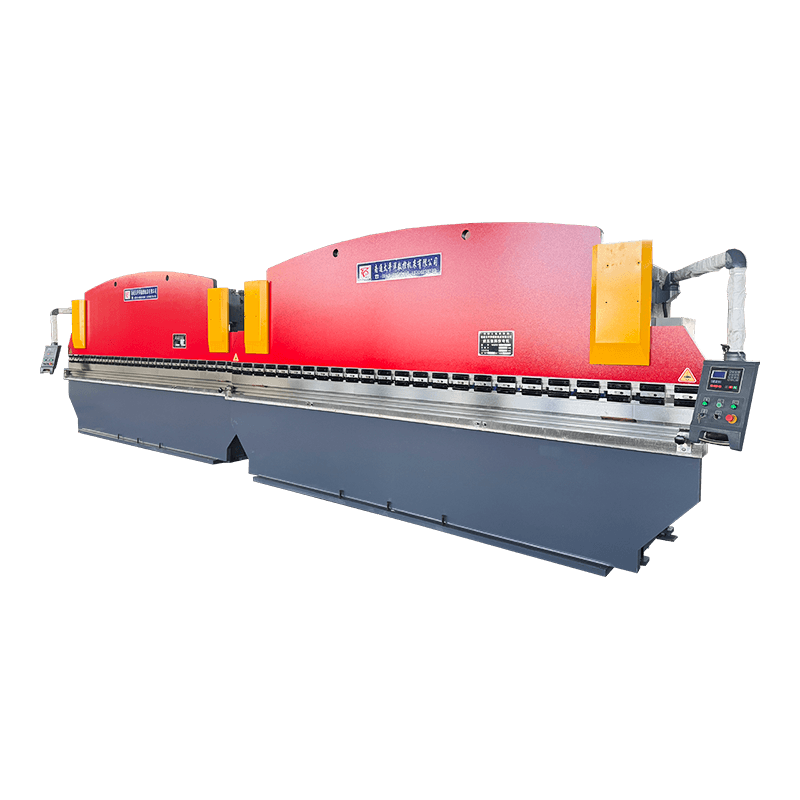

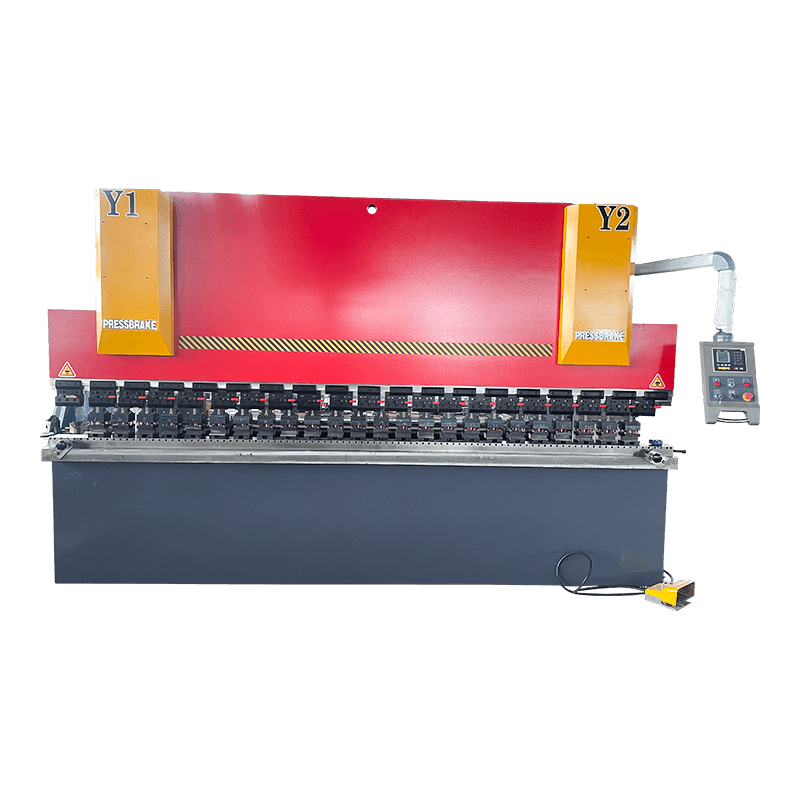

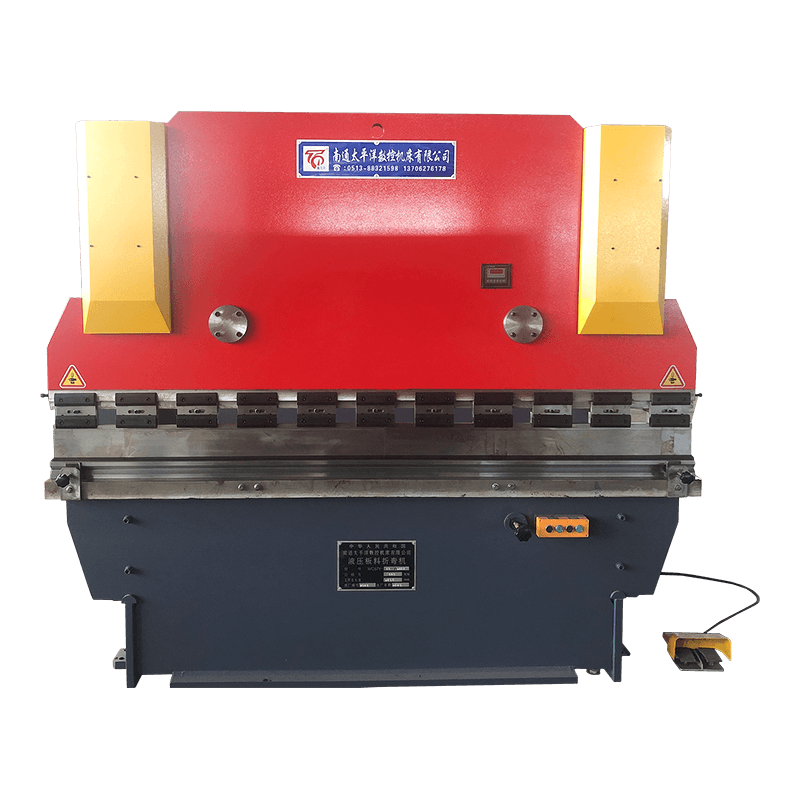

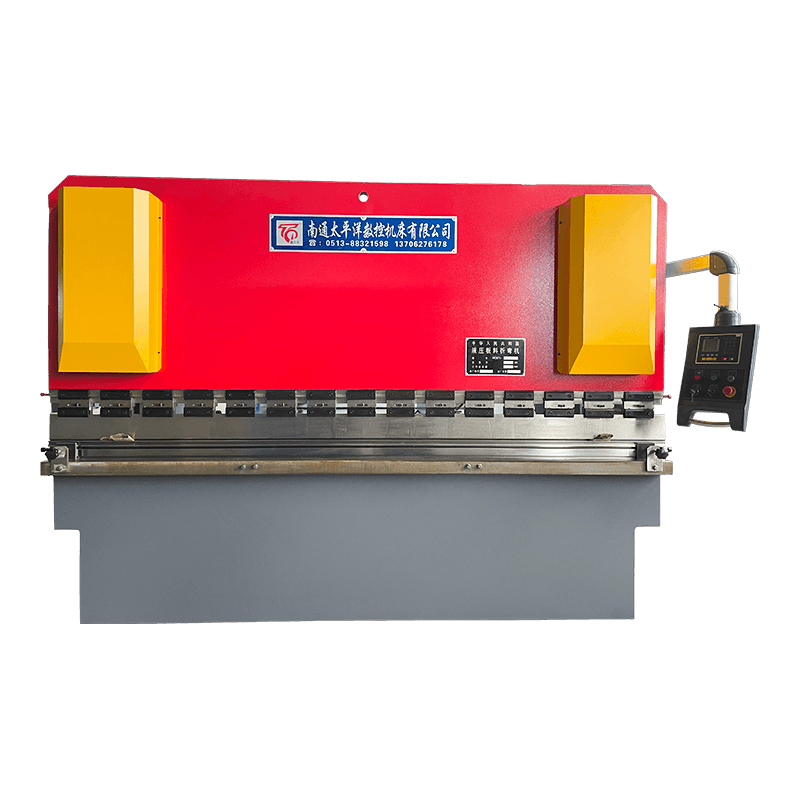

WC67Y sorozatú hidraulikus lemezhajlító gép

A WC67Y sorozatú hidraulikus présfék egy költséghatékony NC lemezhajlító gép, amelyet széles körben használnak fémgyártó műhelyekben, HVAC gyártásban és általános gyártásban. Az E21 vagy RT200 NC vezérlőrendszerekkel felszerelt hidraulikus hajlítógép a megbízható teljesítményt, a könnyű kezelhetőséget és az alacsony karbantartási igényt ötvözi, így a kis és közepes termelési környezetek első számú választása.

Főbb jellemzők
Teljesen acélból hegesztett szerkezet: A teljes gépváz egy teljesen acélból hegesztett konstrukciót alkalmaz, rezgéscsillapító kezeléssel. Az ANSYS feszültségelemző szoftverrel tervezték és ellenőrizték, nagy mechanikai szilárdságot, merevséget és hosszú távú stabilitást biztosít.

Szegmentálható felső forma: A felső szerszámozás a vevői igények szerint szegmentálható, alkalmazkodva a különböző méretű és formájú munkadarabok megmunkálásához, javítva a gyártás rugalmasságát.

NC vezérlőrendszer: Az E21 NC vezérlővel felszerelt rendszer programozza a hátsó mérőlöketet és a nyomólöketet, és akár 40 programkészletet is tárolhat a különböző hajlítási feladatok gyors beállításához.

Precíziós megmunkálási folyamat: A gépkeret teljes folyamatú köszörülésen, fúráson és mosáson esik át, ami nagy pontosságot és megbízhatóságot biztosít a hosszú távú működés során.

Merev hátmérő: Az acél hátsó mérőszerkezet stabil és pontos pozicionálást biztosít, biztosítva a konzisztens hajlítási méreteket a tételeknél.

Hidraulikus biztonság és vezérlés: A túlfolyószelep túlterhelésvédelmet biztosít a hidraulikus rendszer számára, míg a nyomáskapcsoló lehetővé teszi a rendszernyomás könnyű beállítását a különböző anyagok és vastagságok szerint.

Vészleállási biztonság: A lábkapcsoló vészleállító funkcióval van felszerelve, amely biztosítja a gép azonnali leállítását váratlan helyzetek esetén a kezelő fokozott biztonsága érdekében.

Alkalmazások
Ez a hidraulikus présfék alkalmas szénacél, rozsdamentes acél, alumínium és egyéb fémlemezek hajlítására az alábbi iparágakban:
Lemezgyártás

  • HVAC és légcsatorna gyártás
  • Konyhai berendezések és háztartási gépek gyártása
  • Autóalkatrészek és szerkezeti acélgyártás

Vizsgálat

Termékleírás

Teljesítmény jellemzők:

1. A géptestet végeselemes elemzéssel tervezték, és a vibrációs öregedés megszünteti a belső feszültséget, így a géptest stabil és megbízható.

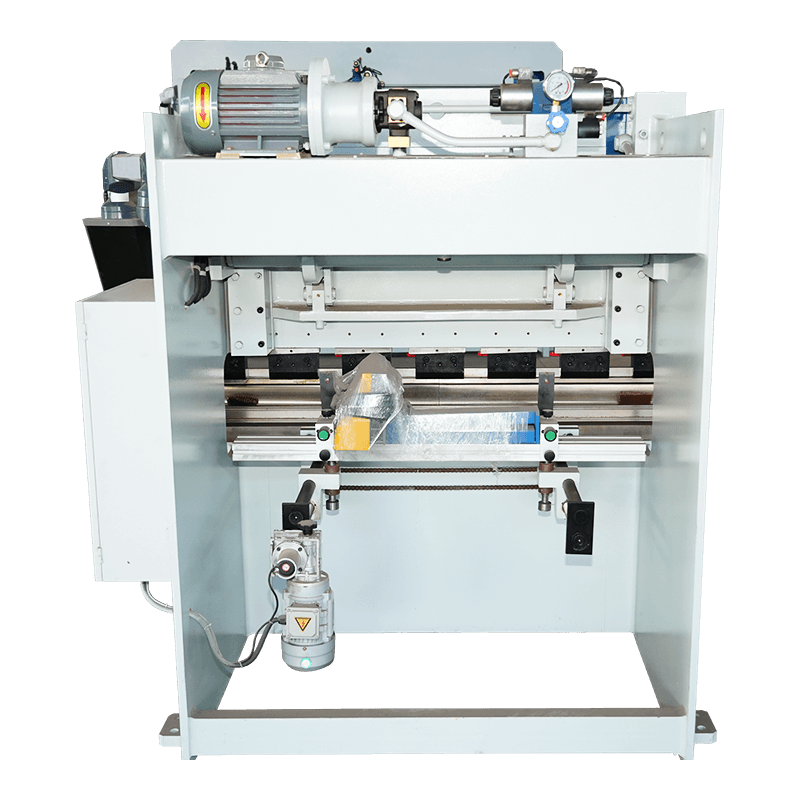

2. Az egyedülálló hátsó hengeres meghajtó szerkezet a kar elv alapján készült, ami nemcsak a rendszer üzemi nyomását csökkenti, hanem javítja a rendszer túlterhelési képességét is. Növeli a rendszer tartósságát és a mechanikai mozgás stabilitását.
3. A csúszka jobb oldalán található egy többpontos pozicionáló berendezés, amellyel nem csak könnyedén állítható a csúszka tetszőleges pozicionáláshoz, hanem egyszerre hat különböző szög pozicionálása is elvégezhető, csökkentve a kezelő munkaintenzitását és javítva a munka hatékonyságát.
4. A csúszka bal oldalán csigakerekes redukciós motor és excentertengely található, amely nem csak a csúszka egyensúlyának beállítását könnyíti meg, hanem speciális megmunkálási igényeket is kielégít, mint például a kúpos alakítás és hajlítás.
5. Az alsó szerszám elhajlás-kiegyenlítő szerszámtartóval és terelőlappal van kialakítva, amely nemcsak a munkadarab egyenességét, hanem a munkadarab szögének állandóságát is biztosítja, ezáltal javítja a munkadarab geometriai pontosságát.

E21 NC vezérlés jellemzői:

E21 Hajlítógép CNC eszköz

Jellemzők:

● Hátsó- és blokkvezérlés
● Szabályozás általános váltakozó áramú motorokhoz, frekvenciaváltóhoz
● Intelligens helymeghatározás
● Készletszámláló
● Tartási/dekompressziós idő beállítása
● Akár 40 program memóriája, programonként 25 lépésig
● Egyoldali elhelyezés
● Visszahúzás funkció
● A paraméterek egy gombos biztonsági mentése/visszaállítása
●mm/Inch

Az RT200 vezérlő jellemzői:

Az RT200 egy digitális kijelzővezérlő rendszer, amelyet cégünk tervezett és fejlesztett számos hazai és külföldi CNC rendszer előnyeire alapozva. A nyírógép- és hajlítógép-ipar speciális igényeire használják. A hagyományos digitális kijelzőrendszerekhez képest a következő tulajdonságokkal rendelkezik:
1. LCD kijelző
2. Külső bemeneti jelek öndiagnosztikája
3. Egyirányú pozicionálás
4. Hardveres négyszeres frekvencia
5. Gyönyörű és masszív megjelenés
6. Magas költségű teljesítmény
7. Többlépcsős programozási funkció

A szerszámgépek szabványos konfigurációja:

1. Az E21 vagy RT200 rendszer szabványos konfigurációja. Ha a rendszerre nincs szükség, külön választható digitális megjelenítő eszköz is.
2. Levehető elülső támaszték
3. A hajlítógép forma 42CRMO anyagból készül, 42 fokos keménységgel, hogy biztosítsa a forma élettartamát
4. Mechanikus rögzítés. A felső forma nagy biztonságú, mechanikus kampós rögzítés.

Nem kötelező:

1. Fotoelektromos védelem
2. Speciális forma
3. Gyors rögzítés
4. Kézi kompenzációs rendszer
5. Szerelje fel a lámpákat
6. Egyedi védőkorlátok
7. Egyéb speciális követelmények a cég árellenőrzésétől függenek

A WC67Y/K sorozatú hidraulikus présfék fő paraméterei

Modell

Névleges
Nyomás
(KN)

Hossz
táblázatból
(mm)

Távolság
keretek között
(mm)

Torok
Mélység
(mm)

Stroke
(mm)

Nyitott magasság
(mm)

Fő motor
(KW)

Súly
(KG)

Teljes méretek
LXWXH
(mm)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580

A katalógusban található leírás és specifikációk előzetes értesítés nélkül módosíthatók.

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China WC67Y sorozatú hidraulikus lemezhajlító gép Manufacturers and WC67Y sorozatú hidraulikus lemezhajlító gép Factory, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

WC67Y sorozatú hidraulikus lemezhajlító gép egy ipari berendezés, amely fémlemezek nagy pontosságú hajlítását valósítja meg hidraulikus erőátviteli és mechanikus szinkronizációs technológiával. Működési elve a hidraulikus rendszer precíz mozgása körül forog a csúszka vezérlése és a mechanikus szinkronizációs szerkezet stabil koordinációja körül. A berendezés indítása után a hidraulikaolaj-szivattyú elkezd működni a motorhajtáson keresztül, és a hidraulikaolaj a patronszelepen és az arányos szelepen keresztül belép a főhengerbe, hogy megnyomja a csúszkát, hogy felülről lefelé mozogjon.

A hajlítási folyamat során a nyomóhenger először befogja a lapot, majd a főhenger nyomás alá helyezi és meghajtja a csúszkát, hogy a felső szerszámot lefelé hajtsa, és a lemez plasztikus deformáción megy keresztül a felső és az alsó szerszám közötti V alakú horonyban. A hidraulikus rendszer a csúszka löketének pozicionálását a henger beépített mechanikus blokkján keresztül valósítja meg. A CNC rendszer előre beállított paramétereivel kombinálva biztosítja a hajlítási szög ismétlődő pontosságát, hogy elérje a ±45'-ot. A hajlítás befejezése után a hidraulikus rendszer a töltőszelepen keresztül engedi el a nyomást, és az akkumulátorban tárolt hidraulikus energia segíti a csúszka gyors visszatérését, ami lényegesen hatékonyabb, mint a hagyományos rendszer.
