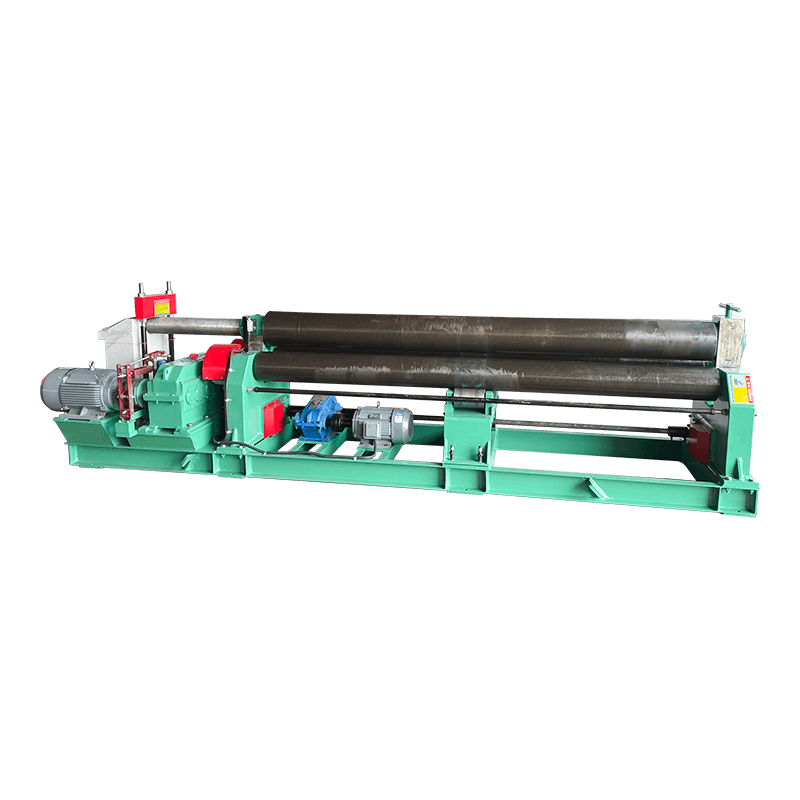

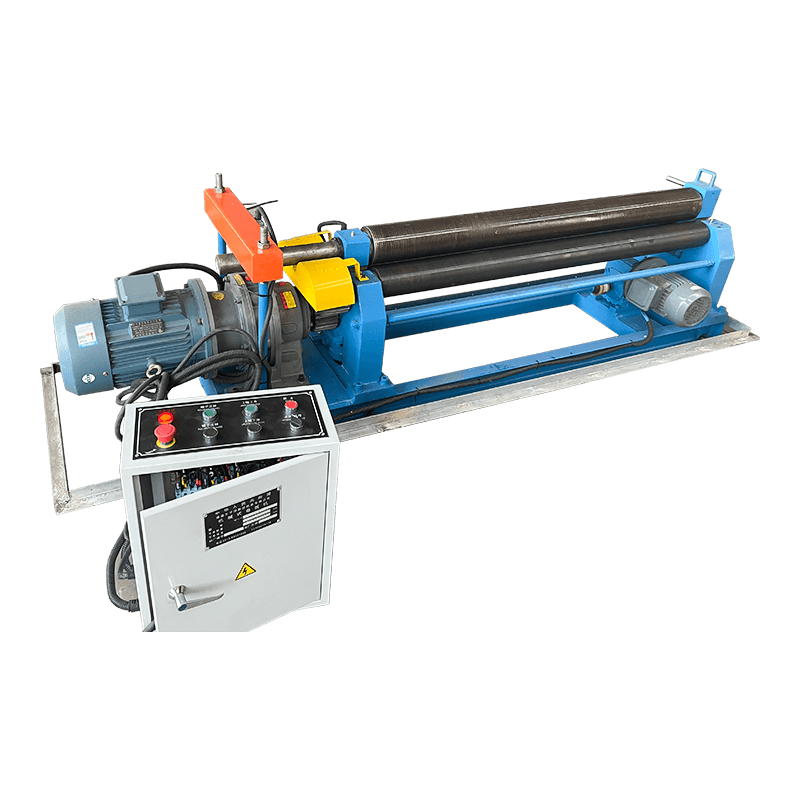

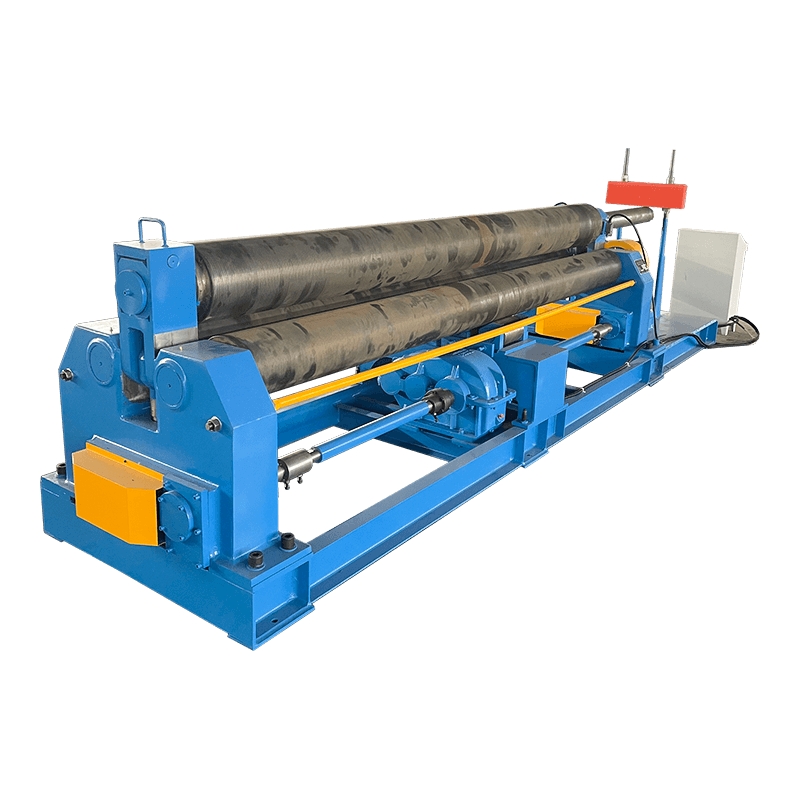

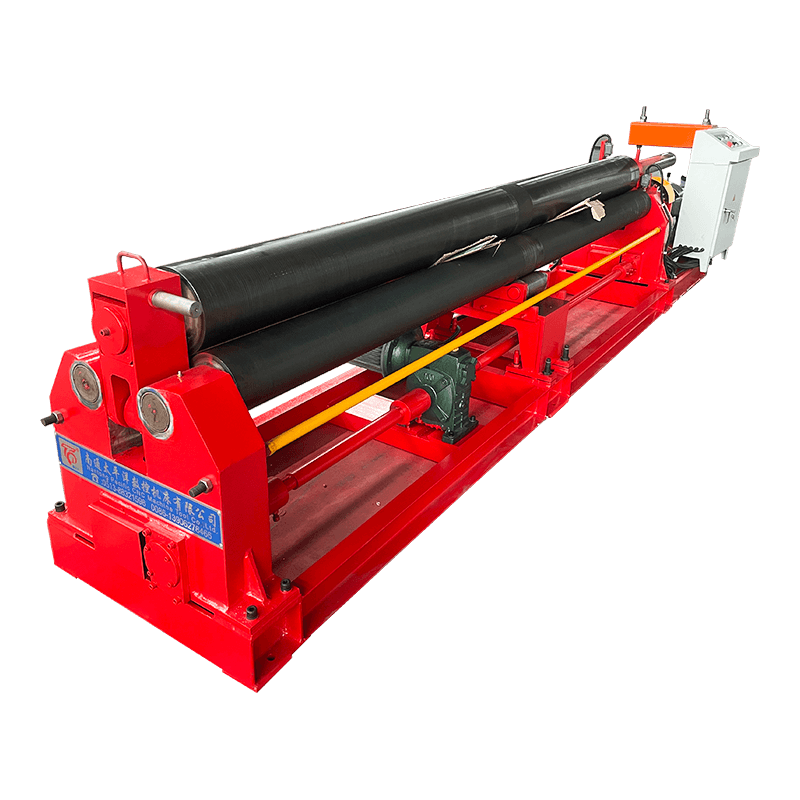

W11 sorozatú 3 görgős szimmetrikus mechanikus hengerlőgép

A W11 sorozatú szimmetrikus 3-görgős mechanikus lemezhengergép a hagyományos háromhengeres, dupla szorítós lemezhajlító gép továbbfejlesztett változata. Úgy gondolják, hogy megfeleljen a modern gyártóüzemek szilárdság, egyszerű használat és sokoldalú követelményeinek, és ez a gép a nagy teherbírású lemezhenger berendezés gyártásában szerzett több évtizedes tapasztalatot élvezi.

Főbb jellemzők
Bevált szimmetrikus 3 görgős kialakítás: A három görgő szimmetrikus elrendezése biztosítja a kiegyensúlyozott erőelosztást, így a gép robusztus, tartós és könnyen kezelhető. Ideális hengeres héjak hengerelésére és ívelt alaprészek kialakítására.

Nagy hajlítási pontosság: Az optimalizált RGS kialakítás minimálisra csökkenti a hajlítási pontok közötti távolságot, így nagyobb alakítási pontosságot és egyenletes kerekítést biztosít a kész munkadaraboknál.

Megbízható MCS csapágyrendszer: Minden hajlítógörgőt négy független csapágy támaszt meg alapkivitelben. Ez az MCS csapágyrendszer nagyobb megbízhatóságot és nagyobb teherelnyelő képességet biztosít, meghosszabbítva a gép élettartamát.

Fokozott sokoldalúság a kúpos formázáshoz: A csaprendszer az oldalsó görgős dőlések szélesebb skáláját is lehetővé teszi, javítva a sokágyoldalúságot a kúpos munkadarabok hengerlésekor.

Költséghatékony és alacsony karbantartási igény: Mechanikus típusú hengerlőgépként a W11 sorozat gazdaságos megoldását kínálja kevesebb összetett hidraulikus alkatrészrel, ami javítási igényt és megbízható teljesítményt nyújt.

Alkalmazások
Ezt a szimmetrikus 3 görgős mechanikus hengerlőgép széles körben használható az alábbi iparágakban:

  • Nyomástartó edények és kazánok gyártása
  • Acélszerkezetek és tartályok gyártása
  • Cső- és légcsatorna gyártás
  • Általános fémmegmunkáló műhelyek

Vizsgálat

Termékleírás

Műszaki adatok

Modell

vastagsága
tekercselt lemez
(mm)

szélessége
tekercselt lemez
(mm)

Tányérhozam
Erő
(Mpa)

Átmérője
Felső görgő
(mm)

Fő motor
(KW)

Súly
(KG)

Összességében
Méretek
LXWXH
(mm)

W11-4X1500

1-4

1500

245

140

3

1500

2800X800X1100

W11-4X2000

1-4

2000

245

160

4

1800

3400X800X1100

W11-6X2000

1-6

2000

245

170

4

2000

3600X900X1350

W11-6X2500

1-6

2500

245

190

5.5

2600

3600X900X1350

W11-8X2000

1-8

2000

245

190

5.5

2800

3600X1000X1350

W11-8X2500

2-8

2500

245

220

7.5

3500

4300X1100X1400

W11-12X2000

3-12

2000

245

240

7.5

3800

3800X1100X1400

W11-12X2500

3-12

2500

245

260

11

4800

4600X1200X1450

W11-16X2000

3-16

2000

245

260

11

4600

4100X1200X1450

W11-16X2500

3-16

2500

245

280

11

5900

4800X1400X1450

W11-20X2000

3-20

2000

245

280

11

7000

4100X1200X1450

W11-20X2500

3-20

2500

245

340

15

8600

4800X1400X1450

Az ebben a katalógusban megadott leírások és specifikációk előzetes értesítés nélkül módosulhatnak.

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China 3-Rollers Symmetrical Mechanical Rolling Machine Suppliers and W11 Series 3-Rollers Symmetrical Mechanical Rolling Machine Company, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

1. Bevezetés a W11 sorozatú 3 görgős szimmetrikus mechanikus hengerlőgép

A W11 sorozatú 3 görgős szimmetrikus mechanikus hengerlőgép egy klasszikus és széles körben használt lemezhengerlő berendezés, amelyet fémlemezek hengeres és ív alakú hajlítására terveztek. Különösen alkalmas közepes terhelésű fémalakítási feladatokra gyártóműhelyekben és ipari gyártóüzemekben.

Ez a gép szimmetrikus háromgörgős szerkezetre épül, ami stabil működést és megbízható teljesítményt biztosít. A lemezvastagságtól kezdve képes kezelni 2 mm-től 60 mm-ig , a modell specifikációitól függően, így sokoldalú megoldás a különböző iparágak számára.

Nantong Pacific CNC szerszámgép Co., Ltd a gépipar kulcsfontosságú vállalkozása, a Haian gazdasági és technológiai fejlesztési zónában található, ahol a környezet gyönyörű és kényelmes forgalom kényelmes, ami nemzeti vállalkozások és a támogatás közötti kommunikáció létrehozását. A vállalkozás teljesen felszerelt, nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus présgépek, lyukasztógépek és egyéb termékek gyártására szakosodott, széles körben használt: könnyűipar, repülés, hajógyártás, kohászat, műszerek, elektromos készülékek, rozsdamentes acéltermékek, építőipar és dekorációs ipar. Termékeink jól nak itthon és külföldön egyaránt.

2. Tervezési koncepció és mérnöki előnyök

(1) Erősség és tartósság

A W11 sorozatot nagy igénybevételű alkalmazásokhoz tervezték. Hegesztett acélszerkezete folyamatos működés mellett nagy merevséget és hosszú is stabilitást biztosít.

(2) Felhasználóbarát működés

A gépet könnyű kezelhetőségre tervezték, lehetővé téve a kezelők számára, hogy minimális képzéssel pontos eredményeket érjenek el, akár a műhely hatékonyságát is javítva 30% .

(3) Sokoldalú alkalmazások

A hengerlési műveletek széles skáláját támogatja, beleértve a hengeres, kúpos és ívhajlítást, így alkalmas különféle ipari igényekre.

Az ERMAK nagy teherbírású gépekkel kapcsolatos mérnöki tapasztalata teljes mértékben beépült a W11 tervezésébe , biztosítva a nagy megbízhatóságot és a teljesítmény egységességét.

3. Főbb műszaki innovációk

(1) RGS Precíziós Tervezés

Az RGS kialakítás minimalizálja a hajlítási pontok közötti távolságot, így akár a hajlítási pontosságot is javítja 15-20% a hagyományos gépekhez.

(2) MCS csapágyrendszer

Minden hajlítóhenger négy független csapággyal van felszerelve, növelve a teherbírást és a működési stabilitást.

(3) Kúpgördülési képesség

A dönthető oldalgörgők hatékony kúpos hengerlést tesznek lehetővé, kibővítve a gép sokoldalúságát összetett geometriák esetén.

4. Műszaki paraméterek áttekintése

Tétel Specifikáció Előny
Lemezvastagság 2-60 mm Széleskörű ipari felhasználás
Szerkezet típusa 3 görgős szimmetrikus Stabil és megbízható alakítás
Precizitás Nagy pontosságú tervezés Javított termék konzisztencia
A W11 sorozatú 3 görgős szimmetrikus mechanikus hengermű műszaki adatai

5. Ipari alkalmazások

A W11 sorozatot széles körben hasznosít:

  • Acélszerkezet gyártás
  • Kazángyártás
  • Hajóépítő ipar
  • Nyomástartó edények gyártása

6. GYIK

Q1: Mi a W11 sorozatú gép fő előnye?

Nagy pontosságot, tartósságot és sokoldalúságot kínál különféle lemezhengerlési alkalmazásokhoz.

2. kérdés: Végezheti a kúphengerlést?

Igen, a dönthető oldalhengerek hatékony kúp- és összetett alakformálást tesznek lehetővé.

Q3: Milyen iparágak általában ezt a gépet?

Széles körben hasznos a hajógyártásban, kazánokban, acélszerkezetekben és nehéziparban.
