Otthon / Termékek / Profil hajlítógép / W24S hidraulikus szakaszos gördülőgép

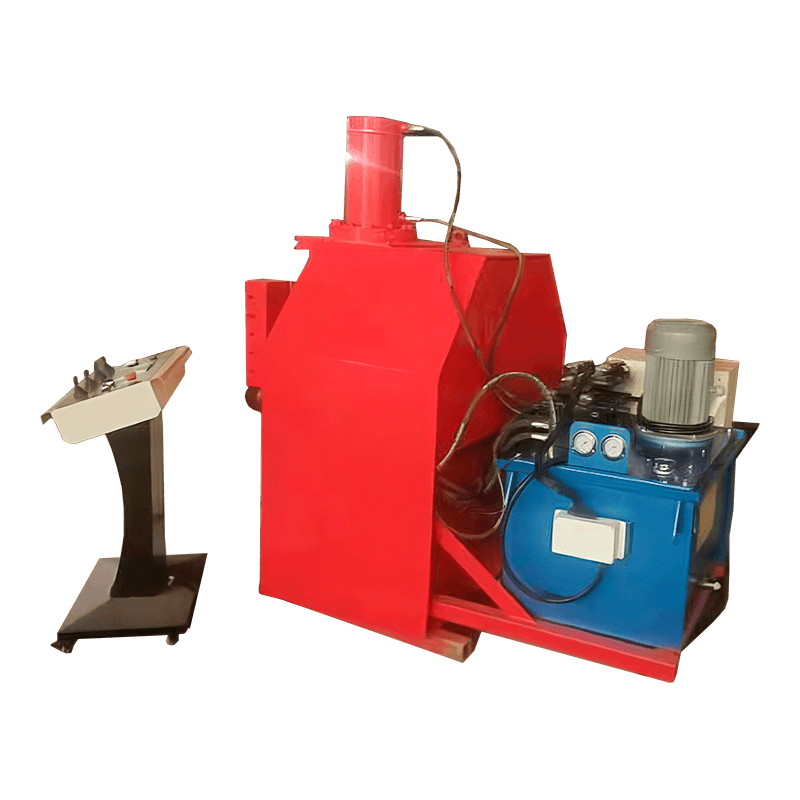

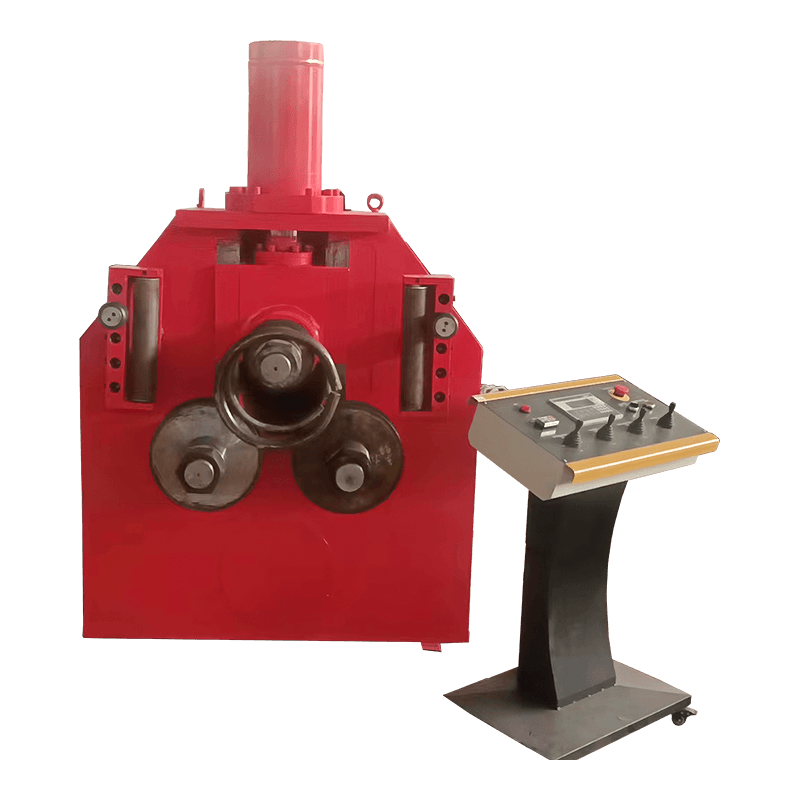

W24S hidraulikus szakaszos gördülőgép

Teljesítmény jellemzők:

1. A tekercsek edzettek és kiváló minőségű acélból készülnek;

2. A hajtótengelyek edzettek és köszörültek kettős kúpgörgős csapágytámaszsal;

3. A gép vízszintes vagy függőleges helyzetében állítható be.

Vizsgálat

Termékleírás

Műszaki paraméter

Modell és típus

W24S-6

W24S-16

W24S-30

W24S-45

A/24S-75

W24S-100

W24S-140

W24S-180

W24S-260

W24S-320

W24S-400

W24S-500

Max. hajlítás sz
(cm²)

6

16

30

45

75

100

140

180

260

320

400

500

Ragasztási sebesség

6

5

5

5

5

5

5

4

4

4

4

4

Matocal hozamhatár (Mpa)

Os = 250

Soros szögacél

Max. Szakasz
(mm)

40x5

70x8

80x8

90x10

100x10

120x12

140x16

150x16

160x16

180x14

200x18

200x20

Min. hajlítási DIA
(mm)

800

1000

1200

1500

2000

2500

2400

2600

2600

3600

3600

4000

Szögacél kihajtás

Max. Szakasz
(mm)

50x5

80x8

90x10

100x10

120x12

140x16

150x16

160x16

250x25

200x18

200x24

250x25

Min. hajlítási DIA
(mm)

800

1000

1100

1300

1600

1800

2200

2000

2500

3600

3600

4000

Csatorna acél kimenet

Max. Szakasz
(mm)

8

12

16

20

25

28

30

32

36

40

45

50

Min. hajlítási DIA
(mm)

600

600

800

1000

1 100

1700

1200

1500

1800

2000

2000

2400

Csatorna acél sorban

Max. Szakasz
(mm)

8

12

16

20

25

28

30

32

36

40

45

50

Min. hajlítási DIA
(mm)

700

900

1000

1150

1600

1700

1700

1800

1800

2000

2000

2400

Csatorna acél oldalsó fordulat

Max. Szakasz
(mm)

-

-

8

10

12.5

14.6

16

18

20

22

25a

25a

Min. hajlítási DIA
(mm)

-

-

1500

1800

2000

2500

3000

3500

4000

5000

8000

10000

Lapos acél vízszintes fordulat

Max. Szakasz
(mm)

100x18

150x25

180x25

200x30

220x40

250x40

280x50

300x50

330x50

360x60

400x75

500x76

Min. hajlítási DIA
(mm)

600

700

800

900

1000

1200

1300

1500

1900

2000

2400

2400

Lapos acél függőleges-turm

Max. Szakasz
(mm)

50x3

75x10

62

100x25

110x40

120x40

150x40

180x30

190x40

190x50

200x50

200x60

Min. hajlítási DIA
(mm)

500

760

600

1000

1 100

1300

1500

2000

2000

2400

2200

2500

Kerek acél hajlítás

Max. Szakasz
(mm)

38

52

62

75

85

90

100

110

120

135

150

160

Min. hajlítási DIA
(mm)

450

600

900

800

1000

1100

1200

130

1350

1800

2000

2000

Kerek csőhajlítás

Max. Szakasz
(mm)

42x4

76x4,5

89x5

89x8

114x5

159x5

168x6

168x8

219x8

245x8

273x8

323x10

Min .hajlítási DIA
(mm)

500

750

1000

900

1200

2000

2000

2000

3500

3000

3500

4200

Négyzet alakú csőhajlítás

Max. Szakasz
(mm)

45x3

60x4

-

80x6

90x8

100x10

125x10

140x10

150x10

165x10

180x12

200x12

Min. hajlítási DIA
(mm)

750

900

-

1200

1600

2000

2500

3000

3000

3500

3500

5000

I acél függőleges hajlítás

Max. Szakasz
(mm)

-

-

-

10

12.6

14

16

18

20b

22b

25b

Min. hajlítási DIA
(mm)

-

-

-

2000

2500

3000

3500

4000

5000

8000

10000

Összességében
Méretek
LXWXH
(mm)

800
x700
x950

1000
x850
x980

1600
x1300
x1500

2500
x800
x1800

2000
x2000
x1780

3200
x2500
x2000

3400
x2000
x1980

3700
x2800
x2100

3650
x2800
x2100

3700
x2800
x2100

4200
x3200
x2100

4200
x3200
x2300

Súly
(KG)

1500

2800

4200

4800

560

9200

14000

19500

20500

22000

24000

32000

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China W24S Hydraulic Section Rolling Machine Suppliers and W24S Hydraulic Section Rolling Machine Company, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

1. Bevezetés a W24S hidraulikus szakaszos gördülőgép

A W24S hidraulikus szakaszhengergép egy fejlett fémprofil hajlító megoldás, kapott szögacél, lapos acél, kerek csövek, négyzetes csövek, csatornaacél és különféle speciális alakú profilok feldolgozására terveztek. Széles körben hasznos olyan iparágakban, mint az építőipar, a hajógyártás, a hídgyártás, az autógyártás és az acélszerkezetek gyártása.

A hagyományos hajlítási módszerekkel összehasonlítva a W24S sorozat eredményes javítja a hajlítási pontosságot és a gyártási hatékonyságot. Számos ipari felhasználó számol be a termelékenység növekedéséről 20-35% a hidraulikus szakaszos gördülőrendszerekre való korszerűsítés után.

Nantong Pacific CNC szerszámgép Co., Ltd a gépipar kulcsfontosságú vállalkozása, a Haian gazdasági és technológiai fejlesztési zónában található, ahol a környezet gyönyörű és kényelmes forgalom kényelmes, ami nemzeti vállalkozások és a támogatás közötti kommunikáció létrehozását. A vállalkozás teljesen felszerelt, nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus présgépek, lyukasztógépek és egyéb termékek gyártására szakosodott, széles körben használt: könnyűipar, repülés, hajógyártás, kohászat, műszerek, elektromos készülékek, rozsdamentes acéltermékek, építőipar és dekorációs ipar. Termékeink jól nak itthon és külföldön egyaránt.

2. A W24S hidraulikus szakaszos gördülőgép teljesítményjellemzői

(1) Nagy szilárdságú edzett hengerek

A tekercsek kiváló minőségű ötvözött acélból készülnek, és keményítésen át, így biztosítva a kiváló kopásállóságot és a hosszú távú tartósságot. Normál működés mellett az edzett hengerek több mint hosszáig képes stabil pontosságot fenntartani 10 év .

(2) Precíziós hajtótengely-rendszer

A hajtótengelyek edzettek és köszörültek dupla kúpgörgős csapágytámaszsal, ami javítja a teherbírást és csökkenti a vibrációt a hajlítási műveletek során.

(3) Rugalmas munkapozíció

A gép vízszintes és függőleges helyzetben működik, így a gyártók nagyobb rugalmasságot biztosítanak a különböző profilanyagok és nagydarabok megmunkálásakor.

3. A hidraulikus szakaszhengerlési technológiai fő előnyei

(1) Nagyobb hajlítási pontosság

A hidraulikus vezérlőrendszerek stabil gördülési nyomást biztosítanak, lehetővé téve a profil hajlítási pontosságát ±0,5 mm számos alkalmazáshoz.

(2) Csökkentett anyaghulladék

A pontos pozicionálás és a stabil adagolás csökkenti az anyag deformációját és a hulladékot, segítve a vállalkozásokat a termelési költségek kb. 10-15% .

(3) Széleskörű anyagkompatibilitás

A W24S gép támogatja a szénacélt, rozsdamentes acélt, alumíniumötvözetet és más fémprofilokat, így rendkívül sokoldalú a modern gyártási igényekhez.

4. Műszaki paraméterek áttekintése

Tétel Specifikáció Előny
Roll Anyag Edzett ötvözött acél Hosszú élet
Munkapozíció Vízszintes / Függőleges Rugalmas működés
Csapágy típus Dupla kúpgörgős csapágy Stabil és precíz gördülés
A W24S hidraulikus szakaszos gördülőgép műszaki áttekintése

5. A W24S profilhengerlő gép ipari alkalmazásai

A W24S hidraulikus szakaszhengergépet széles körben alkalmazzák:

  • Acélszerkezet mérnöki
  • Híd- és alagútépítés
  • Hajóépítési és tengerészeti felszerelések
  • Autó- és vasútgyártás
  • Dekoratív fém gyártás

Nagy pontosságának működési rugalmasságának a modern W24S sorozat a profilhajlítási alkalmazások kedvelt megoldásává vált.

6. GYIK

1. kérdés: Milyen anyagokat dolgozott fel a W24S hidraulikus szakaszhengergép?

A gép szénacélt, rozsdamentes acélt, alumíniumötvözetet, szögacélt, lapos acélt, csöveket, csatornákat és sok más fémprofilt képes feldolgozni.

2. kérdés: Mi az előnye a vízszintes és függőleges üzemmódoknak?

A kettős munkapozíció lehetővé teszi a kezelők számára a kis és nagy munkadarabok kényelmesebb kezelését, javítva ezzel a rugalmasságot és a gyártási hatékonyságot.

Q3: Hogyan javítja az edzett tekercs kialakítása a gép teljesítményét?

Az edzett acélhengerek kiváló kopásállóságot, csökkentik a karbantartási biztonságot és fenntartják a hajlítási pontosságot a hosszú távú ipari használat során.
