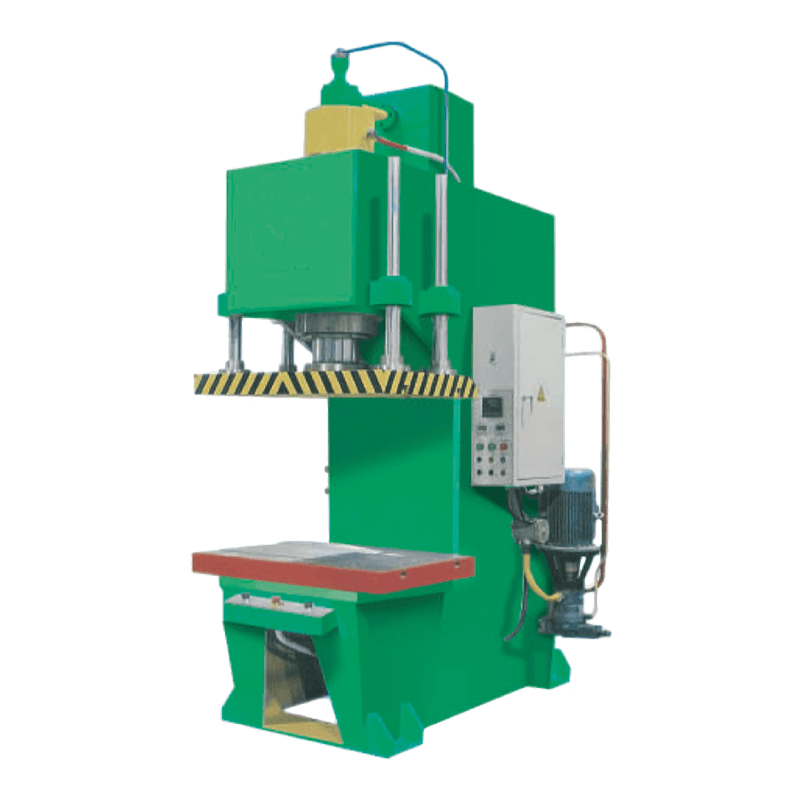

Y41 egyoszlopos hidraulikus prés

Az Y41 sorozatú egyoszlopos hidraulikus prés egy sokoldalú C-vázas hidraulikus gép, amelyet egyengetési, préselési, alakítási és összeszerelési műveletekhez terveztek. A fémmegmunkálásban, gépjavításban és alkatrészgyártásban széles körben használt présgép megbízható teljesítményt, egyszerű kezelést és kiváló költséghatékonyságot kínál közepes terhelésű alkalmazásokhoz.

Teljesítmény jellemzők
Merev C-típusú egyoszlopos keret: A géptest nagy teherbírású C-típusú, egykaros (egyoszlopos) szerkezetet alkalmaz, vastag acéllemezekből. A hegesztés után a keret temperálásán és öregedési kezelésén esik át a belső feszültségek kiküszöbölése érdekében, biztosítva a hosszú távú stabilitást és nem engedélyezve a tartós terhelés melletti maradandó deformációt.


Integrált hidraulikus rendszer: A hidraulikus rendszer teljesen zárt és a géptestbe integrált, kompakt és letisztult elrendezéssel. Ez a kialakítás helykarít, csökkenti az olajszennyeződést egyszerűsíti a karbantartást, ezért minimalizálja a hidraulikus sokkot a zökkenőmentes működés érdekében.


Rugalmas működési módok: A prés többféle munkamódot támogat, amely magában foglalja a kézi léptetést és a félautomata működést, amely lehetővé teszi a nyomást, a löket és a sebesség beállítását a különböző munkadarab-követelményeknek megfelelően.


Nagy pontosság és ismételhetőség: A precíz vezetőmechanizmusokkal és megbízható hidraulikus vezérléssel az Y41 présgép egyenletes préselési pontosságot biztosít, így ideális mind az egydarabos, mind a kis szériás gyártáshoz.


Nyitott kialakítás és könnyű hozzáférés: A C-keret kialakítása akadálytalan hozzáférést biztosít a munkaterülethez, így a be- és kirakodás, valamint a szerszámbeállítás gyors és kényelmes, még hosszú vagy összetett munkadarabok esetén is.

Tipikus alkalmazások

Tengely-, rúd- és profilegyenesítés
Csapágy, persely és persely préseléssel
Fémlemez hajlítás, dombornyomás és sekély alakítás
Szegecselés, rögzítés és mechanikai összeszerelés
Porkohászat és nem fémes anyagok tömörítése

Vizsgálat

Termékleírás

Fő paraméterek

Műszaki adatok

Egység

Modell

Y41-6.3

Y41-10

Y41-16

Y41-25

Y41-40

Y41-63

Y41-100

Y41-160

Y41-200

Y41-315

Y41-400

Y41-500

Y41-630

Y41-800

Névleges nyomás

KN

63

100

160

250

400

630

1000

1600

2000

3150

4000

5000

6300

8000

Max.hidraul
ic nyomás

Mpa

8

12.5

20

16

25

25

25

25

25

25

25

25

25

25

Stoke csúszda

mm

250

250

400

400

400

500

600

700

700

800

800

900

900

900

Nappal

mm

400

400

500

630

630

750

800

900

1000

1100

1250

1300

1500

1500

A torok mélysége

mm

200

200

250

350

350

320

400

420

450

460

600

1000

1500

1500

Sebesség
csúszda

Üres

ereszkedő

mm/s

80

80

120

100

80

80

80

80

80

80

80

Megnyomása

mm/s

18-20

18-20

18-20

18-20

18-20

18-20

15-20

10 〜12

10 〜15

8-10

8-10

10 〜15

6-10

5-8

Vissza

mm/s

55

50

50

75

75

100

100

70

70

60

55

70

60

45

Az asztalméreti

L-R

mm

440

440

500

580

700

710

800

900

900

1500

2000

2500

2500

3000

F-B

mm

380

380

450

570

570

600

700

800

900

900

1200

2000

2000

2400

Asztal magassága
emelet felett

mm

700

700

710

710

710

810

800

900

900

900

400

400

400

400

Méretei
leejtő lyuk

mm

Φ100

Φ100

Φ100

Motor teljesítmény

KW

3

3

4

5.5

5.5

7.5

7.5

11

15

22

22

2x22

2x22

45

Összességében
Méretek

mm

1000
X850
X1950

1000
X850
X1950

1000
X900
X2000

1200
X1000
X2300

1250
X1200
X2600

1280
X1450
X2750

1400
X1900
X3050

1600
X2200
X3200

1600
X2600
X4200

1800
X3200
X4500

2300
X3900
X5000

4000
X4600
X6000

4300
X4600
X7000

5000
X4800
X7200

Súly

KG

1500

1600

1800

2300

2800

4200

6400

9000

12800

27000

44000

57000

79000

100000

A katalógusban található leírás és specifikációk előzetes értesítés nélkül módosíthatók.

További részletekért vegye fel velünk a kapcsolatot

Ne habozzon kapcsolatba lépni, amikor szüksége van ránk!

SUBMIT

Körülbelül
Nantong Pacific CNC GOODED Co., LTD
Nantong Pacific CNC GOODED Co., LTD

Nantong Pacific CNC GOODED Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other termékek, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Mint szakember China Y41 egyoszlopos hidraulikus prés Manufacturers and Y41 egyoszlopos hidraulikus prés Factory, A vállalat most már képes standard sorozatú termékek és nem szabványos berendezések tervezésére, fejlesztésére és gyártására. A termékek jól értékesítik az ország egész területén, nagyszámú export Délkelet -Ázsiába, Európába, az Egyesült Államokba és a Közel -Keletre. A társaság több mint 20 000 négyzetméter területén terjed ki, egy olyan mérnökök és technikusok csoportja, akiknek gazdag szakmai ismeretekkel, gyártási és tesztelő berendezésekkel rendelkezik. Az évek során elkötelezték magukat a szerszámgépek kovácsolásának kutatása és innovációja mellett, a termékértékesítés és az értékesítés utáni szolgáltatás nem szabad erőfeszítéseket tenni, Pekingben, Tianjinban, Shenyangban, Shandongban, Zhejiangban, Guangzhou-ban, Sanghai, Hangzhou, Chengdu, Xi 'An és Jiangsu területe, amely az előszolgáltatásban, az eláruházat, az eláruházat, az utószolgáltatást, az elárulást, az utószolgáltatást, az elárulást. ágak, mindent megteszünk a hazai és külföldi ügyfelek igényeinek kielégítésére.


A mai világban, tele van reménytel és lehetőségekkel, a csendes -óceáni szerszámok és ügyfeleink együtt járnak a közös fejlődés érdekében.

Hír
Az ipari ismeretek kiterjesztése

1. Bevezetés a Y41 egyoszlopos hidraulikus présgép

Az Y41 egyoszlopos hidraulikus présgép egy kompakt és hatékony megoldás, hatékony kis műhelyekhez és fémformázó feladatokhoz terveztek. C-típusú egykaros szerkezetével kiváló hozzáférhetőséget biztosít, ideális lyukasztáshoz, préseléshez, egyengetéshez és könnyű alakításhoz.

Ezt a gépet széles körben hasznos kisméretű gyártási környezetekben, ahol korlátozott a hely, de elengedhetetlen a pontosság és a megbízhatóság. A tipikus nyomáskapacitás tól 10 tonnától 200 tonnáig , így rugalmas gyártási igények kielégítésére.

Nantong Pacific CNC szerszámgép Co., Ltd a gépipar kulcsfontosságú vállalkozása, a Haian gazdasági és technológiai fejlesztési zónában található, ahol a környezet gyönyörű és kényelmes forgalom kényelmes, ami nemzeti vállalkozások és a támogatás közötti kommunikáció létrehozását. A vállalkozás teljesen felszerelt, nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus présgépek, lyukasztógépek és egyéb termékek gyártására szakosodott, széles körben használt: könnyűipar, repülés, hajógyártás, kohászat, műszerek, elektromos készülékek, rozsdamentes acéltermékek, építőipar és dekorációs ipar. Termékeink jól nak itthon és külföldön egyaránt.

Professzionális kínai Y41 egyoszlopos hidraulikus présgyártóként és Y41 egyoszlopos hidraulikus présgyárként a vállalati szabványos és tesztreszabott megoldásokat kínálja a különböző ipari követelmények kielégítésére.

2. Az Y41 hidraulikus présgép teljesítményjellemzői

(1) C-típusú egykaros szerkezet

A nyitott C-típusú szerkezet lehetővé teszi a munkadarabok könnyű be- és kirakodását, így akár a működési hatékonyságot is javítja 25% zártvázas gépekhez kapcsolódó.

(2) Hegesztett acél teszt hőkezeléssel

A géptest hegesztett acélszerkezetből készül, és temperáló öregedési kezelésen esik át, hogy hosszú távú stabilitást biztosítson deformáció nélkül.

(3) Integrált hidraulikus rendszer

A hidraulikus rendszer a gép testébe van beépítve, ami csökkenti a helyfoglalást és javítja a biztonságot és a karbantartást.

3. Alkalmazási előnyök kis műhelyekben

  • Kompakt szerkezet, amely korlátozott műhelyterületre is alkalmas
  • Könnyű kezelés minimális kezelői képzést igényel
  • Költséghatékony megoldás kisüzemi gyártáshoz
  • Nagy pontosságú lyukasztási és préselési műveletekhez

Valós gyártási esetekben az Y41-es gépeket használó kis helyek a gyártási időnek megfelelő műi csökkenéséről beszámol 18%–30% a jobb munkafolyamat-hatékonyság miatt.

4. Műszaki paraméterek áttekintése

Tétel Specifikáció Előny
nyomja meg a Kapacitás gombot 10-200 tonna Rugalmas kis és közepes feladatokhoz
Szerkezet C-típusú egyoszlop Könnyű kezelhetőség és hozzáférhetőség
Hidraulikus rendszer Belső integrált típus Helytakarékos és biztonságosabb működés
Az Y41 egyoszlopos hidraulikus présgép műszaki adatai

5. Közös alkalmazások

Az Y41 hidraulikus présgépet széles körben hasznosítható:

  • Kis fémgyártó műhelyek
  • Autóalkatrészek karbantartása és javítása
  • Elektromos alkatrészek előírása
  • Hardverszerszám gyártás

6. GYIK

Q1: Mi az Y41 egyoszlopos hidraulikus prés fő előnye?

Kompakt felépítése és egyszerű kezelhetőség ideálissá teszi kis műhelyek számára, korlátozott helyekkel és változatos feldolgozási igényekkel.

Q2: Alkalmas-e a gép nagy teljesítményű gyártásra?

Elsősorban könnyű és közepes terhelésű alkalmazásokhoz tervezték, 10-200 tonna teherbírással.

Q3: Mennyi az élettartama?

Megfelelő karbantartás mellett a gép több mint 10 évig megbízhatóan üzemelhet a hőkezelt hegesztett szerkezetének.
