A legtöbb modern fémgyártó műhely számára a A CNC lemezhajlító gép nagyobb pontosságot, gyorsabb váltást az alkatrészek között és egyenletesebb teljesítményt biztosít mint egy tisztán hidraulikus kézi hajlítógép. A hagyományos hidraulikus lemezhajlító gépnek még mindig van helye az egyszerű, kis térfogatú műhelyekben, ahol a kezelők ugyanazt az alapszöget ismételten hajlítják, és nincs szükség programozási rugalmasságra. Röviden, ha a gyártás változatos alkatrészgeometriát, szigorúbb tűréskövetelményeket vagy több műszakban ismétlődő megrendeléseket tartalmaz, a CNC présfék a erősebb hosszú távú megoldás. Ha a művelete kis léptékű, költségkímélő az edzési idő tekintetében, és az egyszerű hajlítások szűk körére összpontosít, a hidraulikus lemezhajlító gép továbbra is megbízhatóan működik.
Az útmutató további része leírja az egyes géptípusok működését, hol mutatkoznak meg a valódi teljesítménybeli hiányosságok a pontosságban és a teljesítményben, és hogyan illesztheti a megfelelő hajlítási technológiát a saját gyártási mintájához. Az út során hivatkozunk a fémgyártó műhelyekben alkalmazott tipikus teljesítménymintákra nyomja meg a féket felszerelést, valamint összehasonlító táblázatokat, hogy a különbségek egy pillantással könnyebben láthatóak legyenek.
A hidraulikus lemezhajlító gép, amelyet gyakran egyszerűen hidraulikus présféknek neveznek, hidraulikus hengerek segítségével hajtja le a nyomószárat, és egy fémlemezt egy V- vagy U-szerszámba kényszerít, hogy kanyart hozzon létre. A hajlítási szöget és a mélységet a kezelő mechanikus ütközők, hátmérők és kézzel beállított lökethatárok segítségével szabályozza. Ez a gépkategória évtizedek óta a műhely alapterméke, mert a mechanikai koncepció egyszerű, a működési logika könnyen megtanulható, és a gép a lemezvastagság széles skáláját tolerálja bonyolult beállítás nélkül.
Az olajat egy hidraulikus szivattyú nyomás alá helyezi, és a munkahenger felett elhelyezett hengerekbe tolja. A nyomás növekedésével a nyomószár a kezelő által a szelepvezérlésen keresztül beállított sebességgel és erővel ereszkedik le. A hajlítási mélységet általában egy mechanikus vagy digitális mélységütköző korlátozza, és a szögpontosság nagymértékben függ a kezelő tapasztalatától, a szerszám kiválasztásától és attól, hogy a hátmérő milyen következetesen van elhelyezve az egyes lemezeken.
A hidraulikus lemezhajlító gépek továbbra is elterjedtek a kis gyártóüzemekben, javítóműhelyekben és olyan létesítményekben, ahol az ismétlődő alkatrészek, például tartókonzolok, szögprofilok és burkolatpanelek szűk skáláját gyártják. Mivel a beállítás nem tárolt programokon, hanem kézi mérőeszközökön alapul, ez a géptípus alkalmas olyan műveletekre, ahol ugyanazt az egy vagy két hajlítási profilt készítik hosszabb futásokhoz, gyakori tervezési változtatások nélkül.
Érdemes megjegyezni, hogy a hidraulikus gépek hajlítási pontossága szorosan összefügg a kezelő képességeivel. Két, ugyanazon a hidraulikus lemezhajlító gépen dolgozó kezelő észrevehetően eltérő szögállésóságot produkál, különösen vékonyabb méretű anyagoknál, ahol a rugózás laponként változik. Ez a változékonyság az egyik fő oka annak, hogy a műhelyek végül a CNC-vezérlésű alternatívák felé néznek a rendelési mennyiség növekedésével.
A CNC lemezhajlító gép ugyanazt a hidraulikus munkahenger elvet használja, mint a hagyományos présfék, de hozzáad egy számítógépes numerikus vezérlőrendszert, amely automatikusan szabályozza a nyomószár helyzetét, hajlítási sorrendjét, a hátsó nyomtáv mozgását és a löketmélységet. Amint egy hajlítási programot eltárol, a gép megismétli ugyanazt a sorozatot több száz vagy több ezer alkatrészen, nagyon kis eltérésekkel. Ez a fő ok a CNC nyomófék a változatos alkatrészgeometriát méretarányosan gyártó műhelyek standard választásává vált.
Egy tipikus CNC lemezhajlító gép szervohajtású vagy proporcionális hidraulikus munkahengert, programozható interfésszel ellátott CNC vezérlőpanelt, az X és R tengelyen automatikus vagy félautomata hátmérőket, valamint a magasabb kategóriájú modelleken szögmérő érzékelőket tartalmaz. A többtengelyes konfigurációk lehetővé teszik a hátsó mérőműszer, a koronázási rendszer és a nyomószár dőlésszögének automatikus koordinálását minden egyes kanyarban.
Mivel a hajlítási sorrendet programként tárolják, nem pedig minden lemezhez manuálisan állítják be, a CNC lemezhajlító gépek eltávolítják a hidraulikus gépeken látható, kezelőtől függő eltérések nagy részét. Javul a szög ismételhetősége, jelentősen csökken az átváltási idő a különböző cikkszámok között, és ugyanaz a program hónapokkal később is visszahívható az ismételt rendelésekhez anélkül, hogy a beállításokat a semmiből meg kellene tanítani.
Számos CNC-lemezhajlítógép-modell tartalmaz grafikus programozószoftvert is, amely lehetővé teszi a kezelő számára, hogy megrajzolja a kész alkatrészprofilt, és a vezérlő automatikusan kiszámítsa a hajlítási sorrendet, a tonnát és a hátszelvény pozícióját. Ez csökkenti a gyakorlati készségeket a régebbi CNC-rendszerekhez képest, még akkor is, ha maga a gép alkalmasabb, mint egy tisztán hidraulikus egység.
Az alábbi táblázat összefoglalja azokat a gyakorlati különbségeket, amelyeket egy műhely tipikusan tapasztal egy hidraulikus lemezhajlító gép és egy CNC lemezhajlító gép összehasonlításakor normál gyártási körülmények között.
| Funkció | Hidraulikus lemezhajlító gép | CNC lemezhajlító gép |
|---|---|---|
| Ellenőrzési módszer | Kézi mérőműszerek és löketütközők | Programozható CNC vezérlőrendszer |
| Hajlítási pontosság | A kezelő beállításától függ | Konzisztens a teljes gyártási cikluson keresztül |
| Új alkatrészek beállítási ideje | Hosszabb, kézi újramérés szükséges | A rövidebb, tárolt programok előhívhatók |
| Üzemeltetői készségkövetelmény | Kiváló, szögminőség a tapasztalatokhoz kötött | Mérsékelt, a tárolt programok irányítják |
| Ideális gyártási minta | Kis tétel, ismétlődő egyszerű hajlítások | Vegyes tételméretek, változatos alkatrészgeometria |
| Automatizálási szint | Alacsony vagy közepes | Közepestől magasig |
A szögpontosság az egyik legegyértelműbb különbség a hidraulikus és CNC hajlítóberendezések között. Az alábbi táblázat felvázolja a tipikus hajlítási tűréstartományokat, amelyek négy általános vezérlési konfigurációra vonatkoznak, fokban kifejezve, ahol a kisebb érték szorosabb és egyenletesebb hajlítási pontosságot jelez.
Szabályozási típusonként tipikus hajlítási szögtűrés, az alacsonyabb értékek szorosabb és megismételhetőbb pontosságot jeleznek
Mint fentebb látható, a CNC nyomófék A szervovezérléssel felszerelve általában többszörösen szűkebb tűréshatárokat tart, mint egy kézi működtetésű hidraulikus lemezhajlító gép. Az egymásra helyezett alkatrészek, például a burkolatpanelek vagy a szerkezeti konzolok esetében, amelyeknek a hajlítás után egy vonalba kell kerülniük, ez a pontossági szint észrevehetően csökkenti az utómunkálatokat és az illesztési beállításokat a műhelyben.
A tétel mérete közvetlen hatással van arra, hogy melyik géptípus teljesít hatékonyabban. A kis, egyszeri munkák az egyszerűséget, míg a nagyobb ismétlések a tárolt programozást és az automatikus mérést támogatják. Az alábbi oszlopdiagram összehasonlítja a nyolcórás műszakonként feldolgozott átlagos alkatrészeket három általános kötegkategóriában.
Átlagosan feldolgozott alkatrészek száma nyolcórás műszakonként, összehasonlítva a hidraulikus és a CNC lemezhajlító gép teljesítményét a tételkategóriák között
A rés jelentősen növekszik a tétel méretének növekedésével. Kis, egyszeri munkáknál a két géptípus közötti kimenet meglehetősen közel van, mivel a kézi beállítási idő a teljes feladat kisebb részét teszi ki. Nagy ismétlődő tételeknél a CNC lemezhajlító gép jóval előrébb húz, mert a programot csak egyszer kell elkészíteni, ezután minden további rész ugyanazt az automatizált hajlítási szekvenciát követi, további idomszabályozás nélkül.
A rozsdamentes acéltermékeket, építőelemeket és könnyűipari alkatrészeket feldolgozó fémgyártó műhelyekben folyamatos elmozdulás történt a CNC vezérlésű hajlítóberendezések irányába, mivel az alkatrészek választéka megnőtt, és az átállási elvárások szigorodtak. Az alábbi vonaldiagram szemlélteti ezt az általános elmozdulást az elmúlt években, nyomon követve a CNC vezérlésű gépeken ledolgozott gyártási órák becsült arányát a tisztán kézi hidraulikus vezérléssel szemben.
Szemléltető eltolódás a gyártási órák számában a CNC vezérlésű és a kézi hidraulikus hajlítás között 2019-ről 2026-ra
Ez a minta összhangban van azzal, amit a CNC lemezhajlító gép manufacturer jellemzően azt figyeli meg, hogy a műhelyek vásárlói korszerűsítik flottájukat, az elöregedő kézi présfékeket CNC vezérlésű egységekre cserélik, miközben a rendelési könyvek több cikkszámra és rövidebb átfutási időre bővülnek.
Egyetlen szám sem tükrözi teljes mértékben a két géptípus közötti különbséget, mivel a mért mérettől függően mindegyik eltérően működik. Az alábbi radardiagram a hidraulikus és CNC lemezhajlító gépeket hat üzemi méretben értékeli nullától tízig terjedő skálán.
A hidraulikus és a CNC lemezhajlító gépek relatív pontozása hat üzemi méretben
A radar-összehasonlítás rávilágít egy fontos árnyalatra: a hidraulikus lemezhajlító gép valójában meglehetősen jól teljesít a kis tételek hatékonysága szempontjából, mivel egyetlen egyszerű alkatrész futtatása előtt nincs szükség programozási lépésre. A CNC lemezhajlító gép élesen előrébb tart a precizitás, az automatizálás, a programozási rugalmasság és a nagy tételek hatékonysága terén, és pontosan ez az a hely, ahol a legtöbb növekvő gyártási vállalkozás először érzi meg a kézi berendezések igénybevételét.
Mind a hidraulikus, mind a CNC lemezhajlító gépeket a gyártási ágazatok széles körében használják, bár a keverék az alkatrész összetettségétől és a szükséges konzisztenciától függően változik. A gyakori alkalmazási területek a következők:
Az olyan ágazatokban, mint a repülés és a műszerek, ahol kritikus az alkatrészek közötti méretkonzisztencia, a CNC lemezhajlító gép általában előnyben részesítik, mert a tárolt programok eltávolítják a hidraulikus gépfutás során felhalmozódott eltéréseket. Az olyan ágazatokban, mint az általános építőipari gyártás vagy az alapvető konzolgyártás, a hidraulikus hajlítás továbbra is praktikus és széles körben alkalmazott módszer, különösen akkor, ha egy műhelyben már vannak képzett kezelők, akik kényelmesek a kézi mérőműszer beállításához.
A megfelelő hajlítóberendezés kiválasztása a gépek képességeinek a tényleges gyártási mintához való igazításán múlik, nem pedig a legújabb technológia alapján. Az alábbi lépések egy gyakorlati döntési folyamatot vázolnak fel.
Mindkét géptípus rutinszerű figyelmet igényel a hidraulikaolaj állapotára, a tömítésekre és a szerkezeti elemekre, de a karbantartás fókusza kissé eltér a kettő között.
Bármelyik géptípust üzemeltető műhelyek előnyére válnak az ütemezett karbantartási rutinok, nem pedig a reaktív javítások, mivel a hidraulikus rendszer következetes karbantartása közvetlenül befolyásolja, hogy a hajlítási pontosság stabil marad a több hónapos folyamatos működés során.
A Nantong Pacific CNC Machine Tool Co., Ltd. a nemzeti gépipar kulcsfontosságú vállalkozásaként működik, székhelye a Haian gazdasági és technológiai fejlesztési zóna. A több mint 20 000 négyzetméteren elterülő létesítmény egy nyírógépek, hajlítógépek, hengerelőgépek, hidraulikus prések és lyukasztógépek terén gyakorlati tapasztalattal rendelkező mérnöki csapatot tömörít, így a vállalat egyetlen termékvonalon túl széles gyártási bázist biztosít.
Mint a CNC lemezhajlító gép manufacturer and CNC nyomófék beszállító, a cég tervez, fejleszt és gyárt szabványos sorozatú berendezéseket és nem szabványos gépeket, amelyek speciális műhelykövetelményekre épülnek. Ugyanez a gyártóbázis működik a CNC lemezhengerlő gép szállítója , a lemezhengerlő gépgyár a kompakt háromhengeres egységektől a nehezebb négyhengeres konfigurációkig terjedő modellek, valamint egy dedikált modell hidraulikus lemezhengergép felállás az íves és hengeres lemezszelvényeket feldolgozó műhelyek számára.
Ebből származó termékek lemezhengergép gyártó és hajlító berendezések sorozatát a hazai piacokon forgalmazzák, és Délkelet-Ázsiába, Európába, az Egyesült Államokba és a Közel-Keletre exportálják. Pekingben, Tiencsinben, Shenyangban, Shandongban, Zhejiangban, Kantonban, Sanghajban, Hangzhouban, Csengtuban, Xi'anban és a szélesebb Jiangsu régióban szolgáltató és támogatási kirendeltségeket hoztak létre, amelyek összehangolt értékesítés előtti, értékesítési és értékesítés utáni szolgáltatási hálózatot alkotnak. Feltáró forgalmazóknak és kereskedelmi partnereknek lemezhajlító gép nagykereskedés A házon belüli tervezési képességnek, a széles termékválasztéknak és a regionális szolgáltatási lefedettségnek ez a kombinációja támogatja a szabványos berendezésrendeléseket és a projektspecifikus gépkonfigurációkat egyaránt.
A hidraulikus lemezhajlító gépek a kézi mérőbeállításokra és a kezelő megítélésére támaszkodnak minden hajlításnál, míg a CNC lemezhajlító gépek tárolják a hajlítási programokat és automatikusan megismétlik azokat, így egyenletesebb eredményeket biztosítanak a teljes gyártási folyamat során.
A CNC présfék programozható vezérlőrendszerrel szabályozza a nyomószár mélységét, a hátsó mérő helyzetét és a hajlítási sorrendet, amelyet gyakran szögérzékelők támogatnak, amelyek segítenek megőrizni az egyenletes eredményeket számos résznél.
Egyes hidraulikus présfékkeretek utólag felszerelhetők CNC vezérlőrendszerrel és hátsó mérőműszer automatizálással, bár a lehetséges frissítés mértéke az eredeti gépszerkezettől és a hidraulikus alkatrészektől függ.
CNC lemezhajlító géps are available across a wide range of tonnage ratings, allowing them to process thin sheet material through heavier structural plate depending on the specific machine configuration selected.
A kezdeti programozás megköveteli a vezérlőfelület ismeretét, de a hajlítóprogram beállítása után könnyen előhívható, ami gyakran egyszerűbbé teszi az ismételt gyártást, mint a hidraulikus gép minden egyes alkalommal történő manuális alaphelyzetbe állítása.
A konfigurációk az alapvető kéttengelyes rendszerektől, amelyek a nyomószár mélységét és a hátsó szelvény pozícióját szabályozzák, egészen a többtengelyes rendszerekig változnak, amelyek koordinálják a koronázást, a nyomószár dőlését és a további idomszer mozgását.
A gyakori anyagok közé tartozik a szénacél, a rozsdamentes acél és az alumíniumlemez, a szerszámválasztással és az anyagvastagság és a hajlítási jellemzők alapján beállított tonnatartalommal.
Az egyszerű hajlítási profilok gyakran egy rövid beállítási munkameneten belül programozhatók grafikus programozószoftver segítségével, míg az összetettebb, többszörös hajlítási sorozatok konfigurálása és tesztelése tovább tarthat.
A változatos alkatrészgeometriával és szigorúbb felszerelési követelményekkel rendelkező iparágak, mint például a légi közlekedési tartószerkezetek, műszerházak és a rozsdamentes acéltermékek gyártása, általában profitálnak a legtöbbet a CNC-vezérelt hajlításból.
A rendszeres karbantartás magában foglalja a hidraulikaolaj ellenőrzését, az érzékelők és jeladók tisztítását, a mérőműszer hátsó beállítását, valamint a tárolt hajlítási programok biztonsági mentését a műhely rendszeres karbantartása részeként.

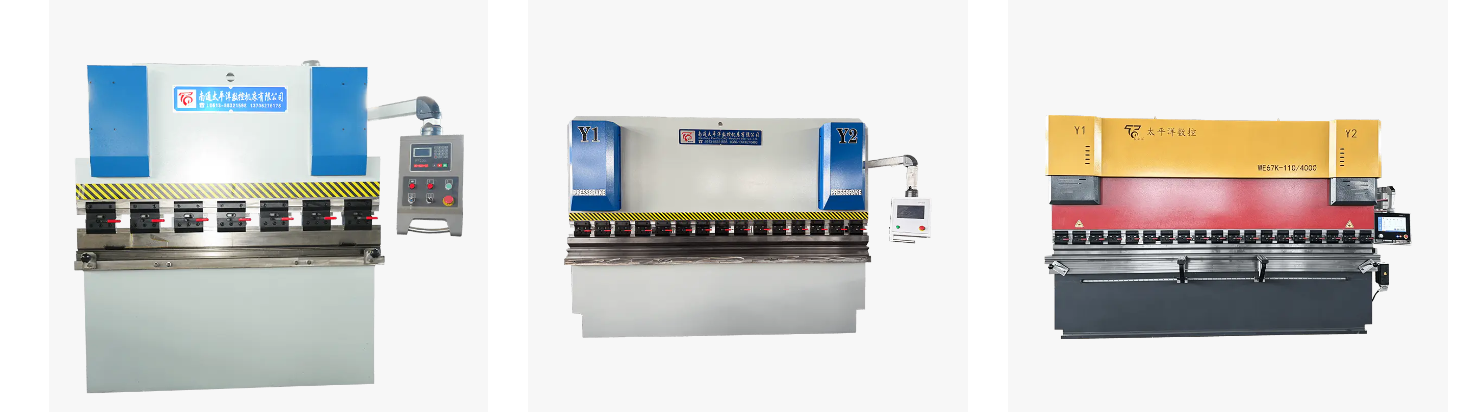

Kapcsolódó termékek
